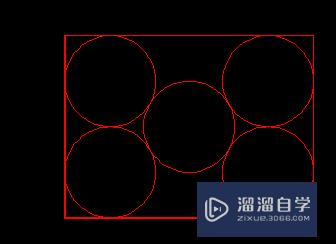

CAD可以更轻松地解决最严峻的设计挑战。借助其自由形状设计工具能创建所想像的形状。很多图形是衣服在其他图形上面的。新手可能不懂操作。那么今天就以介绍CAD如何在五圆外加一个矩形为例。来告诉大家。

想学习更多的“CAD”教程吗？点击这里前往观看云渲染农场免费课程>>

工具/软件

硬件型号：华为笔记本电脑MateBook 14s

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

画任意大小的圆。

步骤：输入命令：C。回车。用鼠标在屏幕上任意点一下。再拖动鼠标再点击一下左键。圆的大小随意。

第2步

复制同等大小的圆。

步骤：用鼠标左键单击圆。出现5个蓝点。再用鼠标左键点击最上一点。变成红点。按空格键。使拉伸就移动状态。选择C回车。拖动让红点对齐到下方的蓝点。然后点击左键。

第3步

阵列。

步骤：输入命令CR。打开阵列窗口。选“环形阵列”。中心点选择第一个圆的圆心。项目总数为6。选择对象是点击下方的圆。按空格键或回车。得到7个圆。

第4步

删除多余的圆。

步骤：左键点击中上和中下的两个圆。按DEL键删除。

第5步

绘矩形。

步骤：输入命令rec,回车。然后依次用鼠标左键点击左上和右下两个圆的圆心。得到矩形。

第6步

偏移矩形。

步骤：输入命令O。回车。

指定偏移距离：点击右上圆最顶上的象限点。

指定第二点：点击右上圆的圆心。

选择要偏移的对象：点击矩形。

指定点以确定偏移所在一侧：在矩形外随意一处点击一下。

第7步

删除小矩形。

步骤：点击选择小矩形。按DEL键删除

第8步

比例缩放。标尺寸。

步骤：输入命令SC。回车

选择对象：全选。回车

指定基点：点击矩形左下顶点

指定比例因子或参照：R。回车

指定参照长度：先点矩形左下顶点。指定第二点：点右下顶点

指定新长度：输入矩形长边尺寸：100。回车。

标注：标注——线性标注——点击矩形的长边两顶点。下拖出尺寸。

以上关于“CAD如何在五圆外加一个矩形(cad如何在五圆外加一个矩形图形)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
