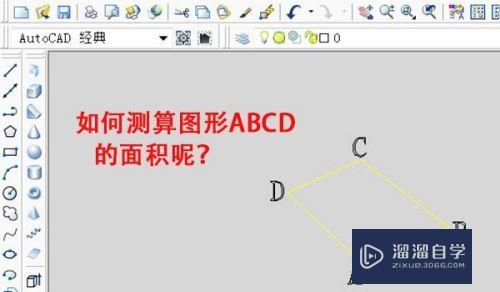

我们在使用AutoCAD绘制图形时常常涉及到测算某个图形面积或周长的问题。通常可使用创建面域或图形填充等方法来对其进行测量。可是CAD怎么创建面域来测量图形面积？小渲来告诉大家技巧。

想了解更多的“CAD”相关内容吗？点击这里免费学习CAD课程>>

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CAD2007

方法/步骤

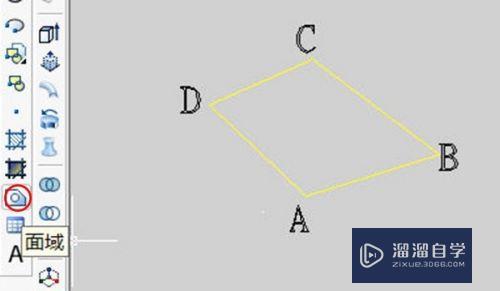

第1步

首先应观察图形是否适合创建面域。若图形满足创建面域的要求。则在工具栏中找到“面域”项并点击；

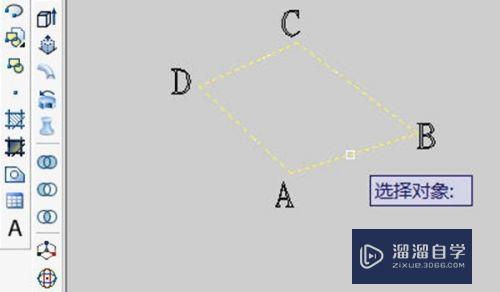

第2步

选择对象：用鼠标左键点选或框选图形的边框。选择完成后按下空格或回车键确认。可观察下方命令框中的提示。看是否显示已成功创建一个面域；

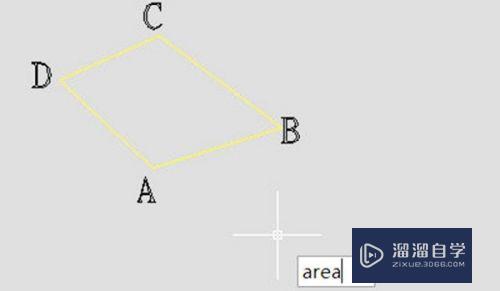

第3步

将鼠标移至空白处。键盘输入“area”。按下回车键；

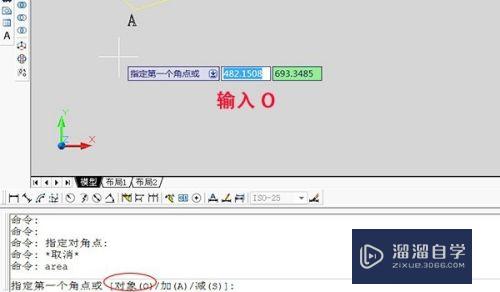

第4步

此时系统提示我们“指定第一个角点或...”。我们查看命令提示框。其中有除了指定角点外的其他操作。在这里我们选择“对象”操作。即输入“O”。然后按回车键；

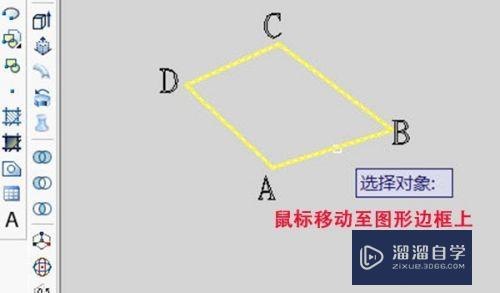

第5步

此时系统再次让我们选择对象。我们将鼠标光标移动至图形的边框上。按左键选择后确认；

第6步

确认操作完成后。系统便给出我们该图形的面积及周长的信息。是不是很方便呢？
