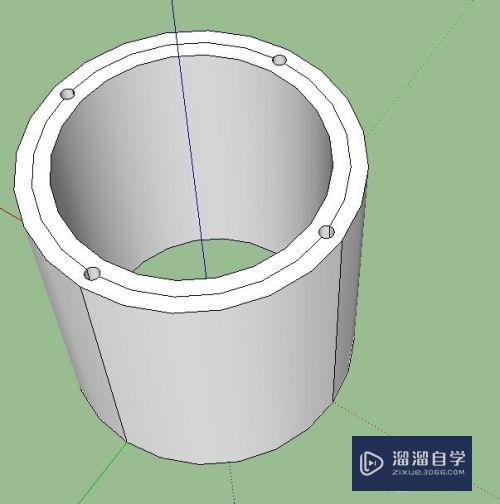

SketchUp建模型以快速便捷。易于随时修改而著称。本文以建立一个半径为60cm。高为120cm。厚壁厚12cm。管壁内再嵌入4个直径为5cm为小圆管的圆管模型为例。介绍一个基本立体模型的流程。模型如下图：

想了解更多的“SketchUp”相关内容吗？点击这里免费试学SketchUp课程>>

工具/软件

硬件型号：雷神(ThundeRobot)911Zero

系统版本：WindowsXP

所需软件：SketchUp7

Sketchup建立圆管模型的方法步骤：

第1步

双击Sketchup软件图标。打开软件。没有的可百度搜索“Sketchup”下载安装。打开后。首先要根据习惯设置单位格式。参数如下图：

第2步

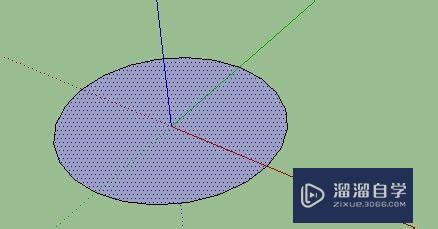

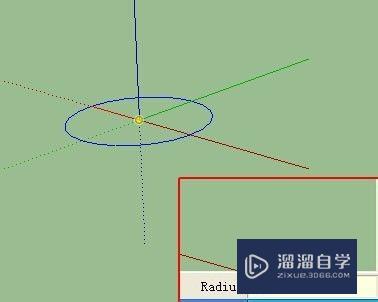

用圈形工具circle。鼠标位于坐标中心。单击并向外拖动。然后在右下角数值框中输入半径数值60。并按回车键确认(后面有数值输入的都需要此动作。不再说明)。如图：

第3步

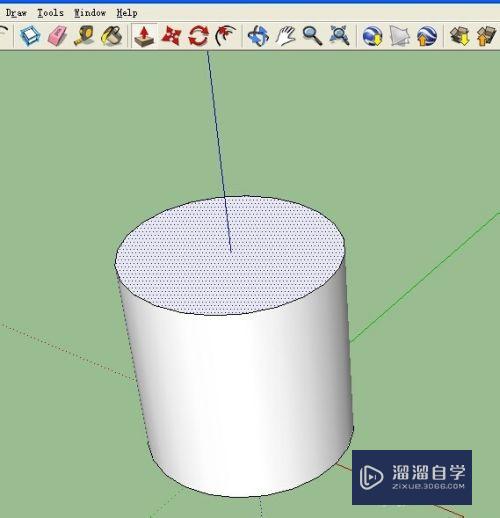

选用推拉工具push/pull。放于刚才生成的圆形表面。鼠标向上移动。然后在右下角数值框中输入想拉长的高度。本文以120为例。如图：

第4步

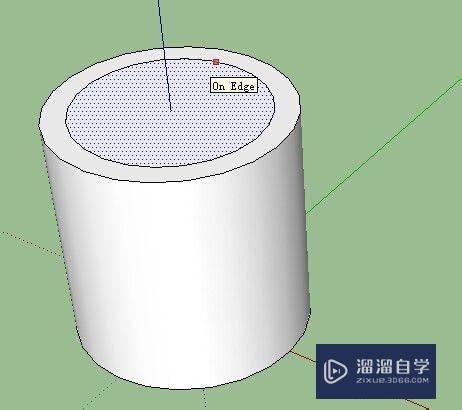

用偏移工具Offset。放置于圆柱体上表面。单击并向内移动鼠标。然后在右下角数值框中输入偏移的数值12。即为圆管的厚度。如图：

第5步

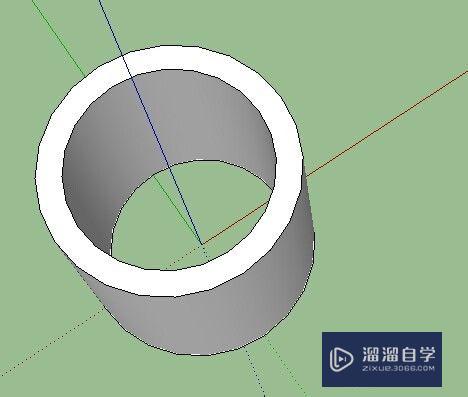

再用推拉工具push/pull。放于圆柱体上的内表面。鼠标向下移动。右下角数值框中输入120（即可圆管的高度值）。即可生成基本的圆管。如下图：

第6步

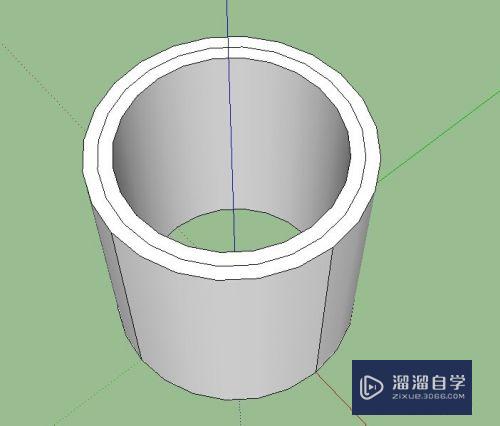

用偏移工具Offset。置于圆管上表面的内径边线。单击并向外移动鼠标。输入偏移数据6。绘制小圆管的中心线。并用直线工具。从四个底坐标线处沿管画四样竖线。以定位4个小圆管的分布位置。如下图：

第7步

通过上一步定位的中心线和4条竖线。用圈形工具circle。从定位点处绘制四个半径为2.5cm的圆形。并用像皮擦工具删除圆内的线条。如下图：

第8步

用推拉工具push/pull。放置于小圆圈表面。单击并向下移动鼠标。数值框中输入120。用同样的方法操作另外3个小圆圈。一个管壁带管的圆管模型就建立完成了。最后删除多余的线条。

快捷技巧：完成第一个小圆圈的数据输入后。还是用推拉工具。只需移到另外小圆圈的表面。双击一下。即可完成和上步一样的推拉动作。
