在CAD使用过程中。偶尔会将不同图纸之间的块进行复制粘贴。但是粘贴的图块和原图块发生变化的问题。所以CAD不同图纸间块复制后变了怎么办呢？本次教程来为大家解答。

云渲染农场还为大家准备了“CAD”相关视频教程。快点击查看>>

工具/软件

硬件型号：小米 RedmiBookPro 14

系统版本：Windows7

所需软件：CAD2018

方法/步骤

第1步

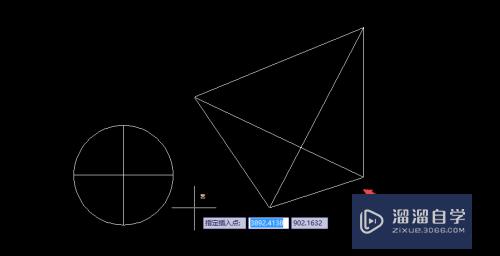

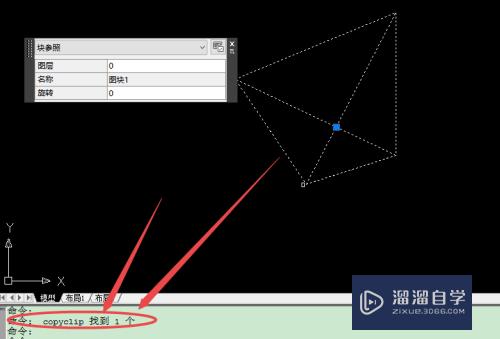

从图1复制图形到图2中

第2步

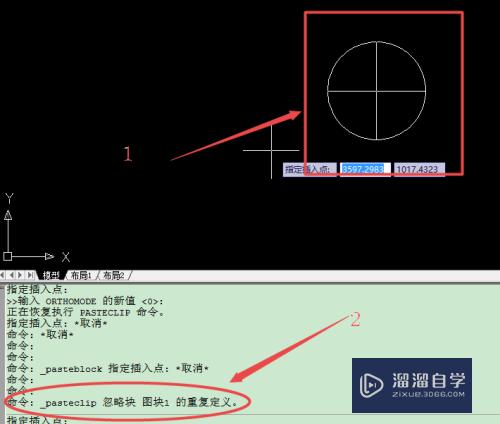

会出现复制过去后变成其他图形的现象。这种情况一般出现在复制粘贴块时

第3步

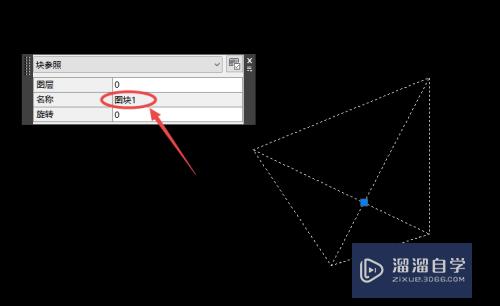

根据提示知道图块被更新。经实践发现原因是图1 复制目标块的名称与图2中已有块体名称重复。导致粘贴时直接粘贴图2中该名称块体

第4步

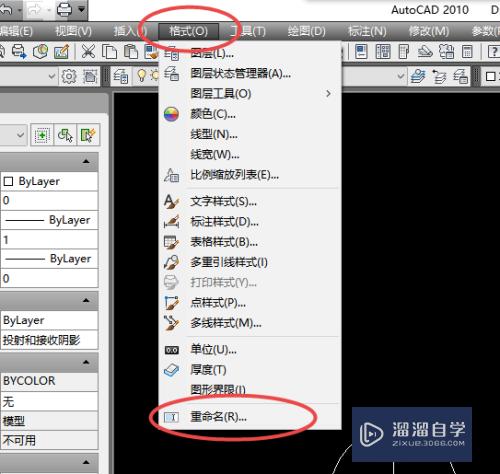

所以只需到格式的重命名中

第5步

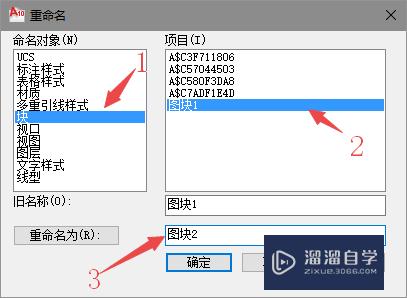

将块体其中一个进行重命名即可

第6步

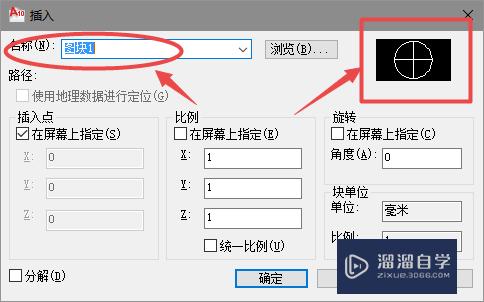

将图块重命名后。再次复制。就可以了
