CAD在绘图过程中。基本都以图层线条颜色来区分不同的线条作用。而在打印的时候。黑白图纸不能显示颜色。此时就需要设置打印样式和打印线型。让图纸更有区分度。那么快来看看CAD怎么增加打印样式和线型的吧！

云渲染农场还为大家准备了“CAD”相关视频教程。快点击查看>>

工具/软件

硬件型号：小米 RedmiBookPro 14

系统版本：Windows7

所需软件：CAD2012

方法/步骤

第1步

首先。我们开启需要打印的CAD图纸。将视角调整到打印内容全部显示到绘图区内。然后按下Ctrl+P。进入到打印命令。

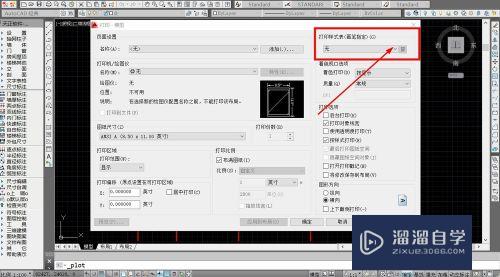

第2步

在打印窗口右上角。我们可以打印样式表的设置栏。这里就是打印样式以及打印线型的设置栏。点击下拉箭头。即可浏览全部的打印样式。

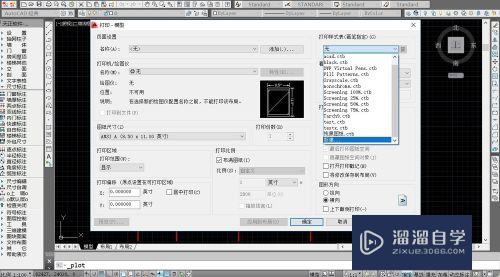

第3步

在弹出的打印样式中。我们拉到最后。可以看到新建选项。点击新建即可添加新的打印样式。系统会弹出新建打印样式的导航。

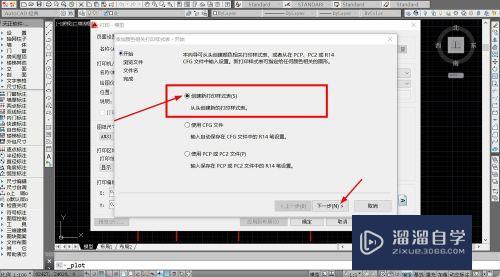

第4步

在创建新打印样式的窗口中。勾选创建新打印样式表。然后点击下一步。对新的打印样式表进行命名。

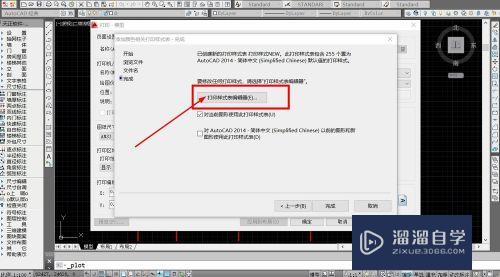

第5步

完成命名后。我们就会进入到最后一步。在窗口中点击打印样式表编辑器。即可对新打印样式进行颜色。线型等设置。

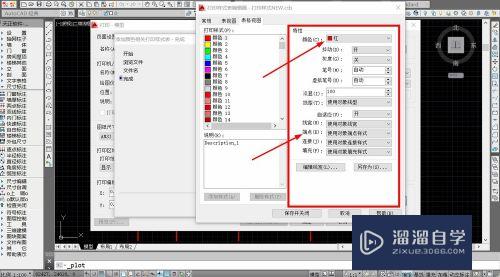

第6步

在打印样式表编辑器中。我们主要根据线条颜色进行区分。在右侧特性窗口中。设置线条的颜色。下方即可设置打印线型。

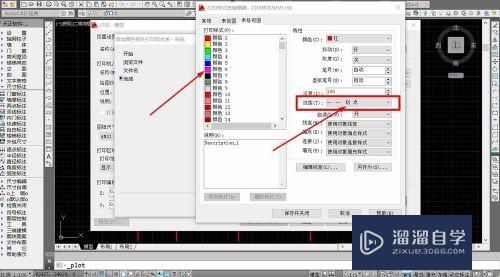

第7步

我们将线型设置为点划线。左侧还可以选择打印颜色。将图纸中对应颜色的线条打印成其他颜色。完成设置后即可点击保存并关闭。完成打印样式的添加。

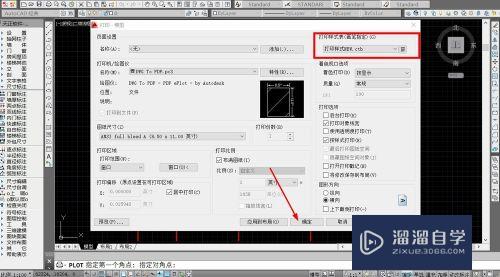

第8步

完成后。我们回到打印设置窗口。在打印样式表设置中。将打印样式设置为刚刚新建的打印样式。即可按照新样式进行打印。

第9步

设置好打印内容后。我们就可以预览打印效果。在预览页面即可看到。红色的线条在打印预览中。变成了我们设置好的点划线。

确定预览没有问题后。即可开始打印。
