使用CAD进行室内装潢设计的时候。经常会需要绘制各种家具的平面图。很多新手掌握了门窗。但是橱柜不知道怎么画。那么今天的教程。就来详细的介绍一下CAD怎么制作四门展示柜平面图的。

想学习更多的“CAD”教程吗？点击这里前往观看云渲染农场免费课程>>

工具/软件

硬件型号：惠普(HP)暗影精灵8

系统版本：Windows7

所需软件：CAD2013

方法/步骤

第1步

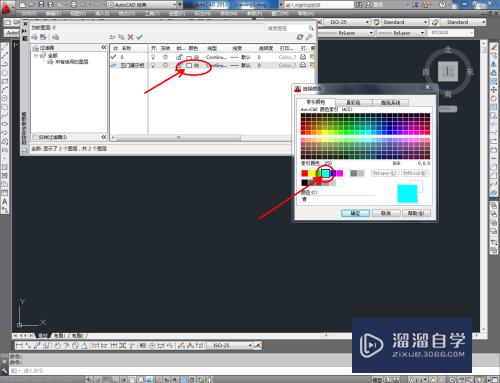

打开AutoCAD 2013软件。点击【图层特性管理器】。点击【新建图层】。将图层命名为：五门展示柜。点击色块。按图示设置一个图层颜色。完成五门展示柜图层的设置（如图所示）；

第2步

点击【矩形工具】。按图示在命令栏输入：d并按下空格键。输入长度数值：2000并按下空格键。继续输入宽度数值：2000并按下空格键。完成矩形图案的绘制。选中图案。点击右边工具栏中的【分解工具】。将图案炸开（如图所示）；

第3步

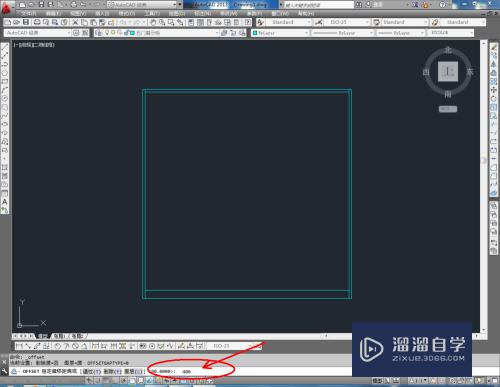

点击右边工具栏中的【偏移】。在命令栏中输入： 25。选中图案侧边和顶边。依次对侧边和顶边进行向内偏移。在命令栏中输入：80。选中底边。将底边进行向上偏移（如图所示）；

第4步

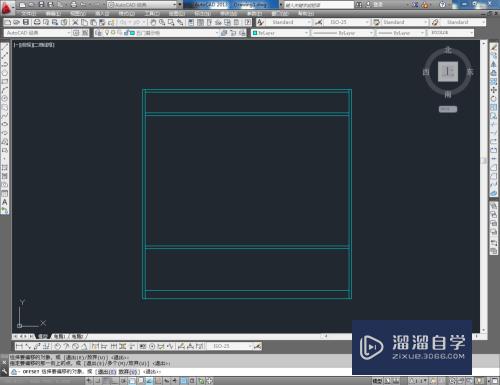

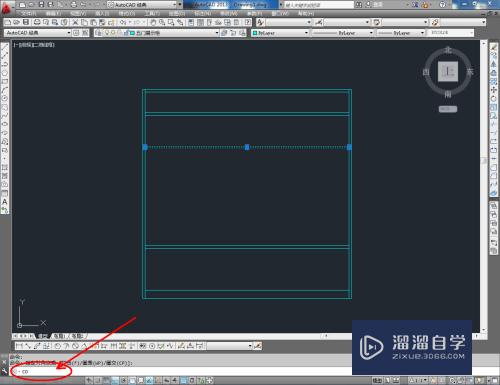

点击右边工具栏中的【偏移】。按图示依次在命令栏中输入数值。对图示选线进行对应的偏移操作（如图所示）；

第5步

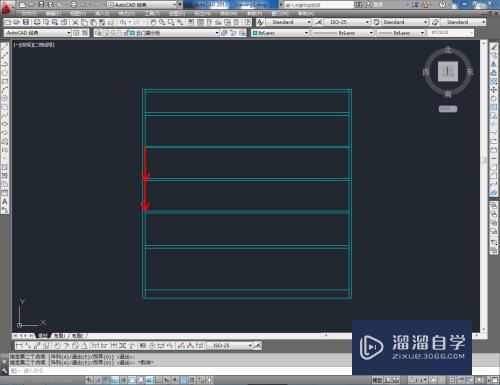

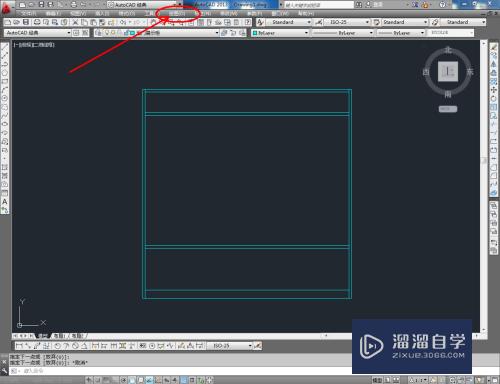

点击【直线工具】绘制一条直线后。点击【绘图】-【点】-【定数等分】。在命令栏中输入数值：4。生成线段四等分。点击【直线工具】按图示完成层板部分图案的绘制；

第6步

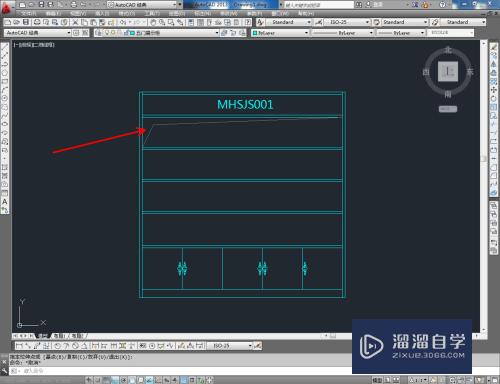

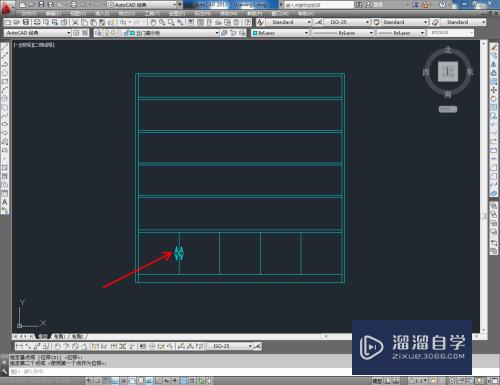

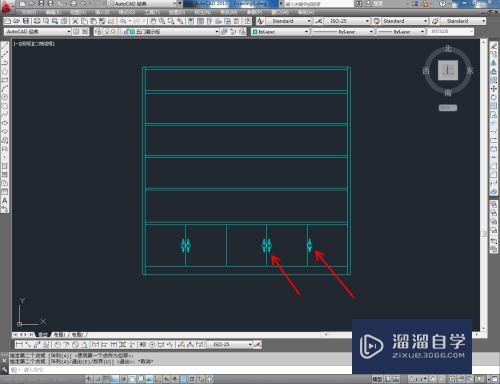

选中图示线段。点击【绘图】-【点】-【定数等分】。在命令栏中输入数值：5。生成线段五等分。完成后。点击【直线工具】在图示区域绘制出四条直线线段。将制作好的拉手图块导入文件并调整好拉手的位置。完成细节部分的制作后。我们的五门展示柜平面图便全部制作完成。
