CAD有些命令非常常用。可以非常简便将图形画出来。所以对于新手的话。一定要优先熟悉这些命令。下面小渲整理了CAD制图常用命令使用方法。希望能帮助到大家。

图文不详细？可以点击观看【CAD免费视频教程】

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

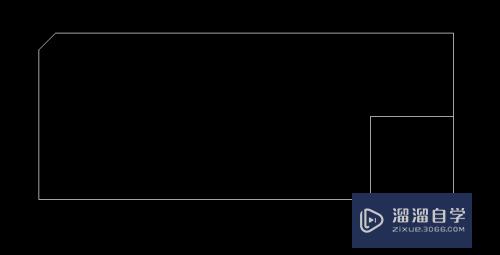

如何倒角呢？输入CHA命令。按下空格键。再按下D命令。按下空格键。然后输入第一段距离和第二段距离。再选择两条要倒角的线段。这个就能形成倒角了。

第2步

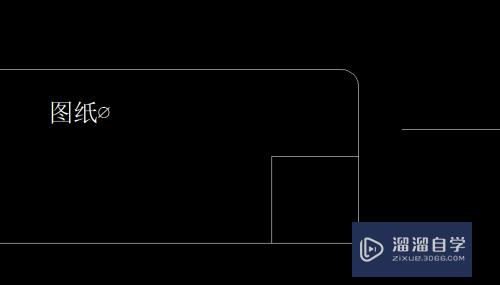

如何倒圆角呢？输入F命令。按下空格键。再是输入R命令。再按下空格键。输入圆角值。再按下空格键。再选择两条要倒圆角的线段。这个就形成圆角了。

第3步

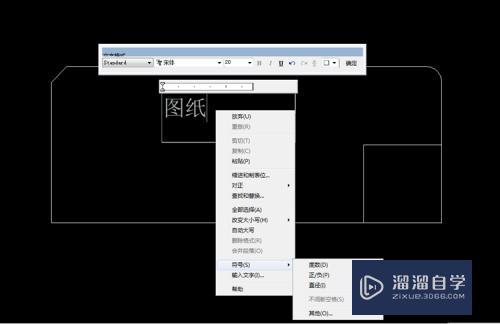

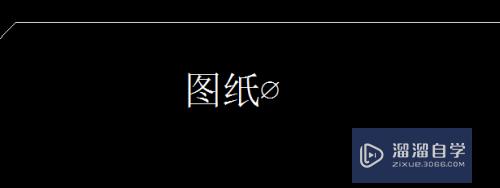

如何输入°。直径等符合呢？在字体旁边右键。有个符号命令。点击你所要选取的符号就行了。直径是%%c。然后点击确认就OK。

第4步

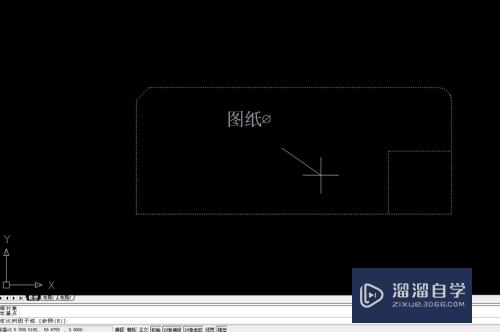

如果你想将图形放大2倍。或者缩小。那么我们可以用SC命令。选择所要收缩的对象。输入放大的倍数。如果你要缩小一倍。那么就输入0.5。再按下确认就行了。

第5步

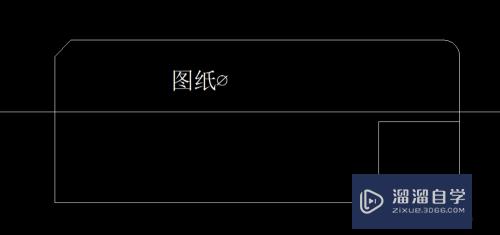

如果你要确定方向。或者需要找准位置距离。可以运用构造线功能。输入XL命令。按下空格键。选择起始点和终止点。这样就形成一条构造线了。你可以将它偏置你想要的距离。然后找到自己想要画的坐标位置。

第6步

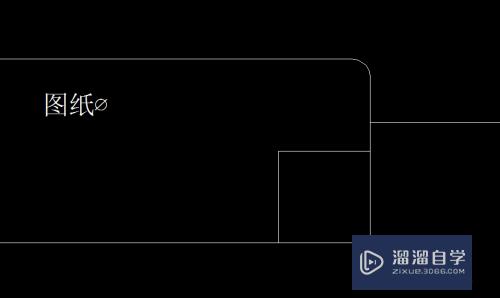

如果你想要将线段延伸。输入TR命令。按两下空格键。按住shift键。点击所需延伸的线段。那么线段就延伸了。

第7步

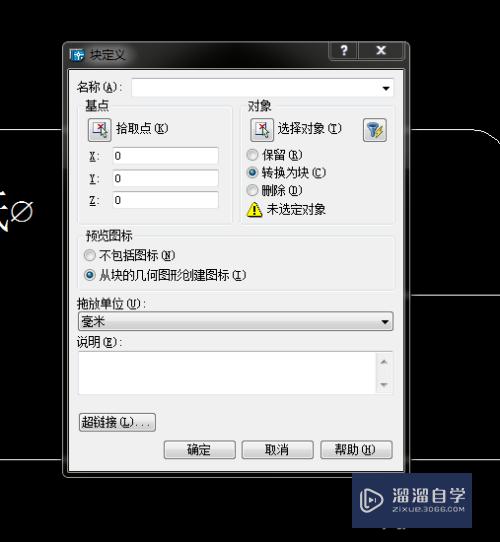

如果你想将图形合起来。3D造型的意思就是求和。就可以用块命令。也就是分解的反义词。输入B命令。点击选择对象。选中你要求和的对象。按下确认键。输入块的名称（随便什么名字都行）。点击确认,这样整个图形就是一个整体了。如果你想要拆开。那么输入X命令就行了。

第8步

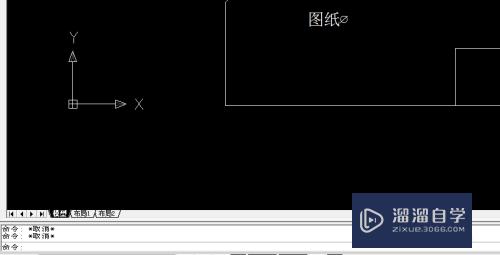

输入的时候。如果输错了。那么按下ESC命令。也就是取消命令。然后重新输入命令。如果想要返回上一步操作。按下ALT+Z。这样就能返回上一步了。跟OFFICE办公室软件一样。
