CAD的阵列形式有多重。环形阵列是以一个圆的圆心为旋转点。然后快速地复制相同特征并带有一定规范的图元。本次就来讲解CAD2015环形阵列怎么用。希望能帮助大家更好的上手。

图文不详细？可以点击观看【CAD免费视频教程】

工具/软件

硬件型号：华为MateBook D 14

系统版本：Windows7

所需软件：CAD2015

方法/步骤

第1步

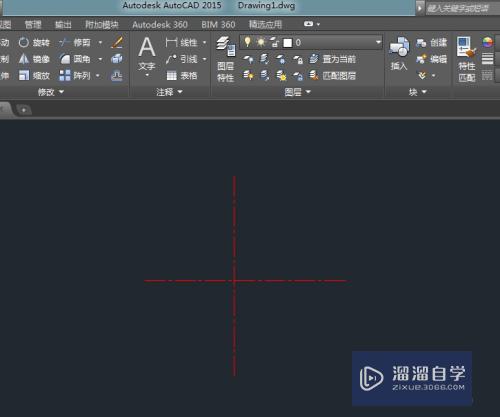

打开CAD2015,新建一个零件图档。然后绘制出如下图柱联瞧的中心线；

第2步

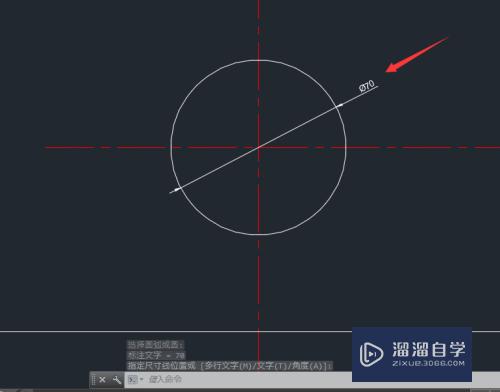

以中心线的交点为圆心。然后绘制直径为70mm的圆；

第3步

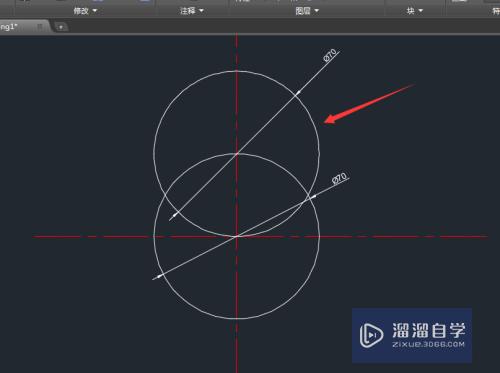

以步骤2圆的任一象限点为圆心。绘制一个同样大小的圆。不同之处在于圆的圆心；

第4步

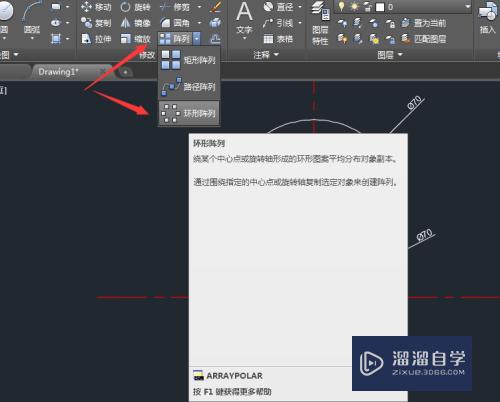

在绘图工具栏上。找到矩形阵列。打开其下拉菜单。找到环形阵列工具；

第5步

选中以象限点为圆心绘制的圆。以中心线的交点为基准点进行环离痕形阵列。其结果及参数设计如下图；

第6步

通过使用个修剪工具。去除多余的线段。最终完成了我们要绘制的图形晃袭；

第7步

经验总结：

使用环形阵列后。需要先使用分解指令。才能把刚环形阵列后的图元进行拆分。才能做进一步的修剪。否则。无法达到修剪后的图形效果。
