CAD是一款常用的工程图纸设计软件。一些工程图纸还需要制作地形图。但是地形图很复杂。我们无法做到手绘。但是我们可以借助其他软件来完成。下面来看看gis和CAD如何做出河道地图的吧！

云渲染农场还有超多“CAD”视频课程。欢迎大家点击查看

工具/软件

硬件型号：华硕无畏15

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

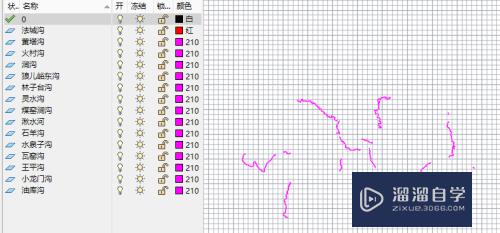

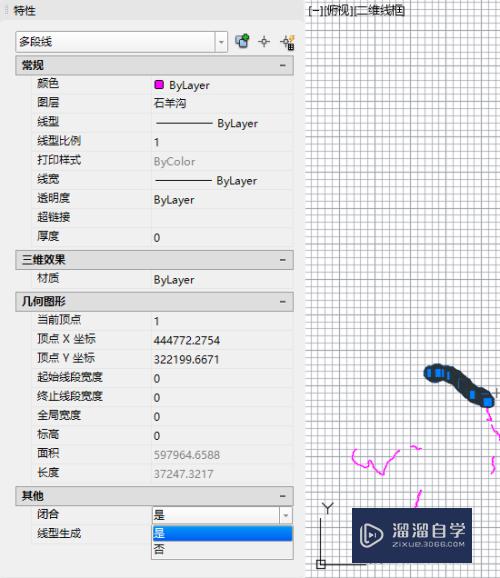

第一步：将所有沟汇总到一个CAD图中。每个沟一个图层。图层名称以沟名命名。并将所有沟闭合。保存。

第2步

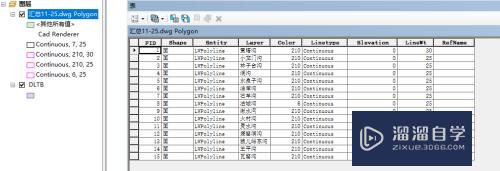

第二步：在gis中打开CAD图中的Polygon图层（只要这一个）。自带属性列layer图层。导出图层shp。

第3步

第三步：相交：将步骤二提出的面文件。重新进行定义投影。与DLTB坐标系相同。 步骤二中打开的CAD地图文件中Polygon图层（面图层）与DLTB面层利用“地图处理”中的“相交”工具。将上述两个面层相交。需要重新命名。

第4步

第四步：出图：为了能够出图。需要在步骤三中的相交文件的属性表里。左上角按属性选择。选择“layer”=”支沟名字”。确定。将上述相交文件导出数据（此时因为已经按属性选择了。所以只有某条沟的数据）。选择shp类型。完成后加载到GIS图层中。打开这个shp文件。缩放至当前。点击“属性”。选择标注。选择唯一值。然后应用所有。确定后每一个沟出一张。图例不用变。出图效果如下图：

第5步

第五步：找到步骤三中保存后相交的文件的文件夹。选择后缀dbf的文件。复制出来就是属性表的内容。复制出来内容后。粘贴在新建的Excel中。在excel中统计面积。

以上关于“gis和CAD如何做出河道地图(河道地形图cad)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
