CAD软件强大的功能。吸引了许多设计师。但是软件的功能多。很多刚接触的小白无法快速上手。所以本次小小渲整理了CAD新手使用基础教程。希望能帮助到大家。

想要玩转“CAD”。快点击此入口观看免费教程→→

工具/软件

硬件型号：华硕（ASUS）S500

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

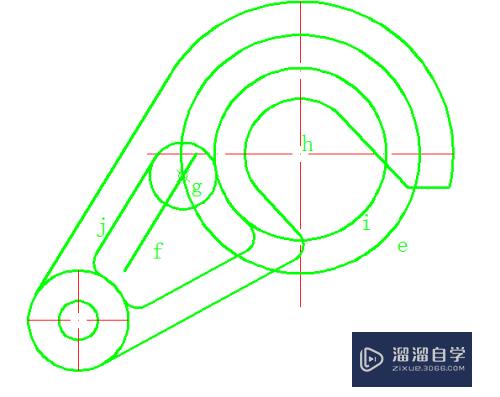

图案如下所示。

参数：A=80 B=55 C =20 D=12 E=60 F=30 G=18 T=15

思路：

（1）分析图纸。梳理绘图思路。基准的选取

（2）基本命令的使用

（3）两线段夹角的画法

第2步

先画出两个基准圆

第3步

画出外轮廓。a与d是有夹角的线段。首先把a一端偏移到圆心。再用旋转命令。转到c线段那样。再用偏移把c线段移到d的位置

第4步

圆g与圆i是外切圆并且与线段j相切。先以h为圆心画半径为43（31+12）的圆。再把线段j偏移12。交点g就是圆g的圆心。再修剪

第5步

把圆角导上。再修剪得到如下图

以上关于“CAD新手使用基础教程(cad新手使用基础教程视频)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
