不同的CAD图纸上。都会发现图纸上边有着标注。虽然标注的有所不同。但其中就以尺寸标注。文字标注最多。为了让标注内容效果更好。我们需要做好比例。那么CAD布局如何注释比例？一起来看看吧！

想要玩转“CAD”。快点击此入口观看免费教程→→

工具/软件

硬件型号：华硕无畏15

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

在模型中1：1画图

第2步

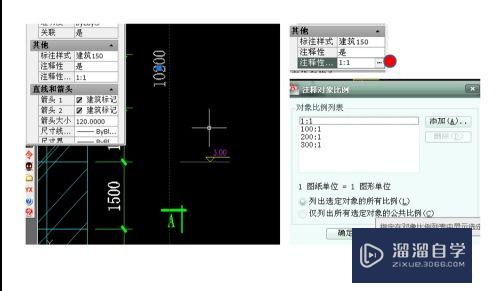

标注时为注释性对象勾选注释性。并添加所需的比例（随时可以添加）

第3步

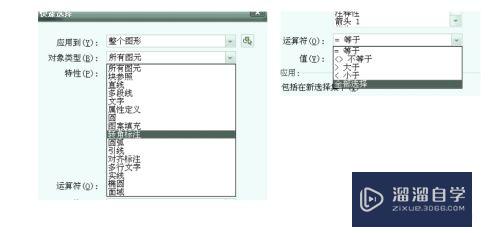

为了随时可以添加注释比例。推荐快速选择

右键菜单中倒数第X项。全部选中标注后。ctrl+1在特性窗口中开启注释性。并添加注释比例。

第4步

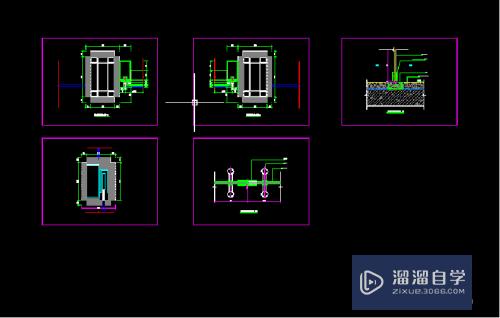

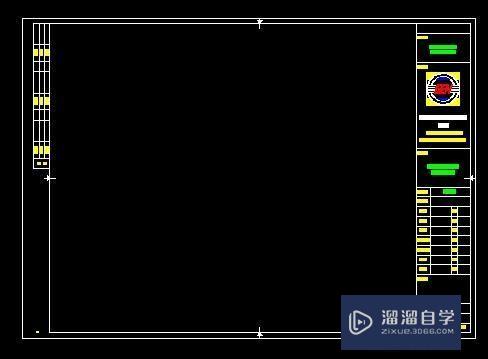

切换至布局。将所需图框复制过来

第5步

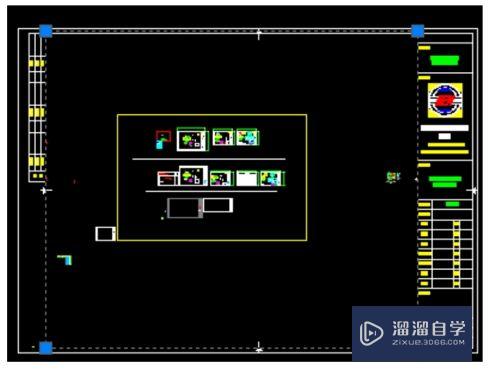

Mv命令。新建视口。将视口贴近图框边界。注意不要完全重合。以便以后点选。图中选中部分即为视口。

第6步

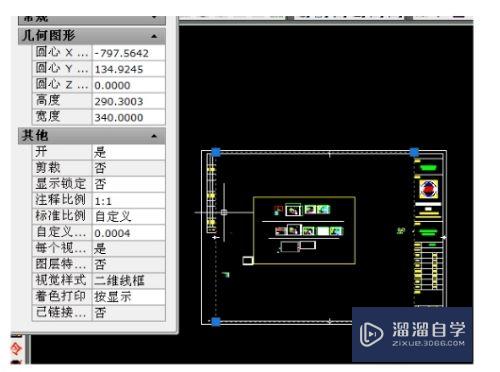

选中视口。ctrl+1弹出特性窗口。找到注释比例项

第7步

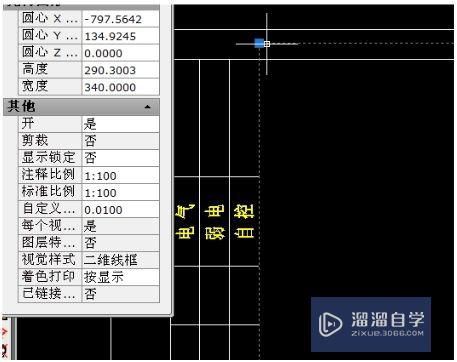

先选择注释比例。标准比例会自动修改至一致。如果你是1:1的图框那就没什么问题。如果图框有放大。就要相应更改比例。方法是首先将注释比例调到出图比例。然后图框放大多少倍。就在注释比例左边乘上多少。相应的在标准比例右边乘上多少。所以图框当然是1:1的省事了。

第8步

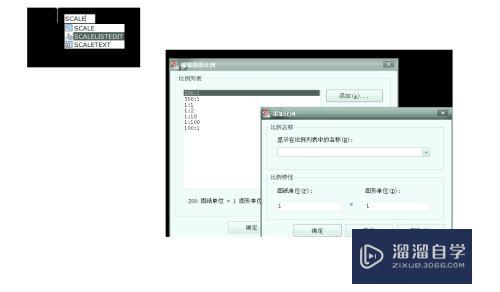

默认的比例不够用的话。用scalelistedit命令添加新的注释比例。注意注释比例不要太多。不然文件会很大。够用就行。
