CAD天正一般都用于建筑图纸设计。我们在绘制好图形之后。就会需要进行标注好信息。那么CAD天正怎么添加符号标注？有很多建筑需要添加对应的符号。下面来告诉大家操作方法。

想学习更多的“CAD”教程吗？点击这里前往观看云渲染农场免费课程>>

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CADT20天正建筑

1.箭头引注

第1步

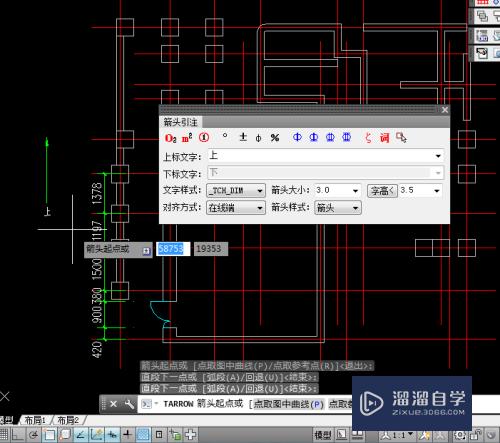

依次从左侧的T20天正建筑V4.0工具栏选择【符号标注】》【箭头引注】选项。打开【箭头引注】对话框。如图所示。

第2步

在打开的【箭头引注】对话框中。输入标注文本内容。并设置好文本格式。在绘图区域中指定好箭头位置及标注位置即可完成操作。

2.引出标注

第1步

依次从左侧的T20天正建筑V4.0工具栏选择【符号标注】》【引出标注】选项。打开【引出标注】对话框。如图所示。

第2步

在打开的【引出标注】对话框中。输入标注文本内容。并对其格式进行设置。然后在绘图区域中指定好标注位置。按回车键完成引注操作。

3.索引符号

第1步

依次从左侧的T20天正建筑V4.0工具栏选择【符号标注】》【索引符号】选项。打开【索引符号】对话框。如图所示。

第2步

在打开的【索引符号】对话框中。输入索引图号值和索引编号值。然后在绘图区中。指定要被索引的详图及标注位置。即可完成操作。

以上关于“CAD天正怎么添加符号标注(天正cad怎样把符号标注调出来)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
