随着我们学习CAD的深入。需要绘制的图形也是更加复杂。或者形状不规则。但很多新手还是没摸明白。不知道CAD怎么给PowerPoint绘制超复杂图形。那么本次小渲就来详细的告诉大家。

对于“CAD”还有不懂的地方。点击这里了解更多关于“CAD”课程>>

工具/软件

硬件型号：华为笔记本电脑MateBook 14s

系统版本：Windows7

所需软件：CAD2000

方法/步骤

第1步

绘制图形。

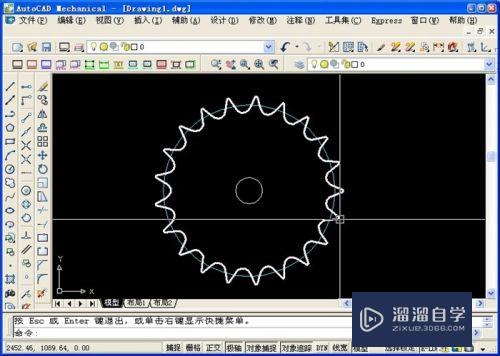

打开AutoCAD。新建图形。使用AutoCAD绘制我们想要的图形。

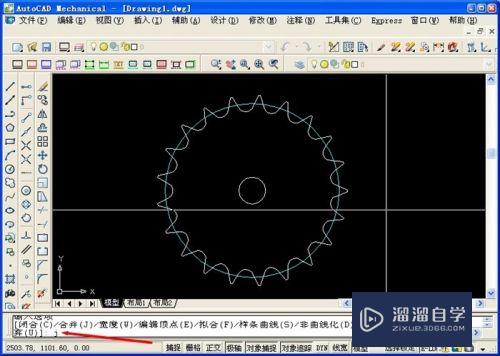

第2步

把图形转换成多段线图形。

1。选择“修改（M）”菜单。选择“对象（C）”。选择“多段线（P）”。

2。选择第一条线段。

3。在命令行中输入“y”。回车。

4。再在命令行中选择合并：输入“J”。回车。

5。选择需要转换成多段线的线条。所选择的线条应该是闭合的线条。

6。点鼠标右键。完成转换。

完成转换后的线条会变成整体。用鼠标靠近时会变亮变粗。

第3步

导出图形。

1。点击AutoCAD主菜单的“文件（F）”菜单。选择”输出（E）…“。再选”输出数据（E）…“。

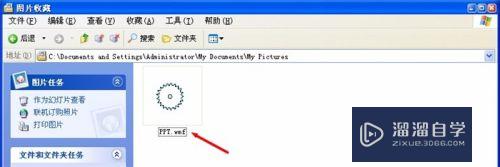

2。在弹出的输出数据对话框中。文件类型选择“图元文件（*.wmf）”。填好文件名。点击“保存（S）”。

2。回到绘图窗口。用鼠标全部选择所画图形。

3。按鼠标右键。完成图形导出。

第4步

插入图形。

1。打开PowerPoint。打开或创建新的演示文档。

2。进入到需要插入图形的幻灯片页面。

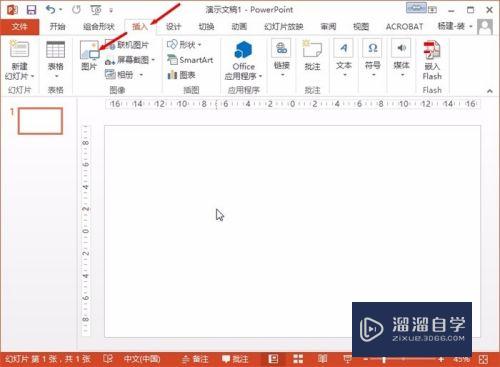

3。选择“插入”选项卡。

4。点击“图形”命令按钮。

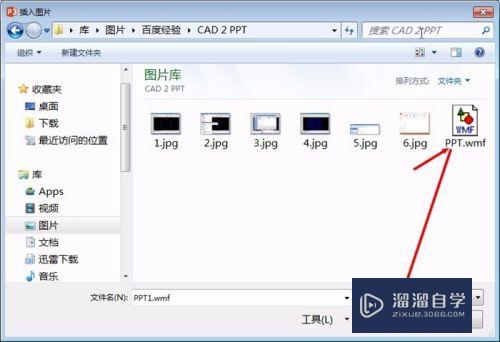

5。在插入图片对话框中找到刚才用AutoCAD导出的图元文件（.wmf）。

6。点击“插入（S）”按钮。完成图形插入。

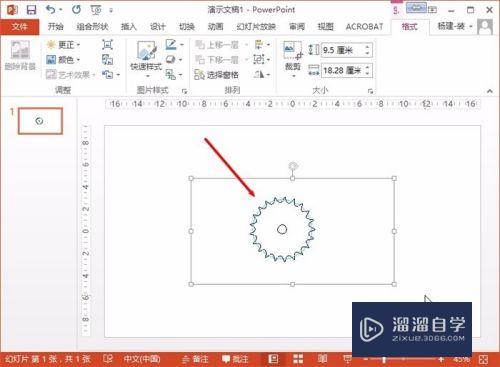

第5步

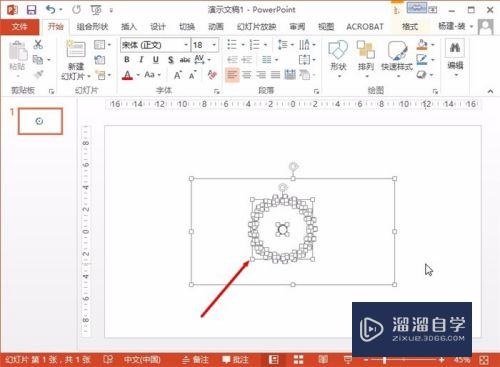

1。选择刚刚插入图形。

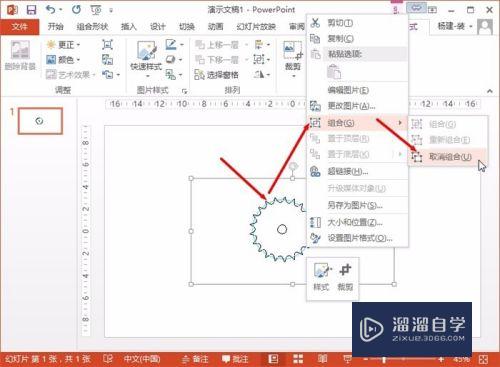

2。点击鼠标右键。在弹出的快捷菜单中选择“组合（G）”。再选择“取消组合（U）”。

3。在弹出的警示对话框中点击“是”。

4。再次对插入的图形做一次取消组合操作。

这样所插入的图形就变成了PowerPint自身的图形。可以使用PowerPoint编辑了。这样是图形属于矢量图。清晰不失真。

第6步

输出多余图形元素。

通过两次取消组合操作后。图形已经被打散。有一个多余的空白的图形需要删除。

1。用鼠标选择其它空白处。取消所有图形的选择。

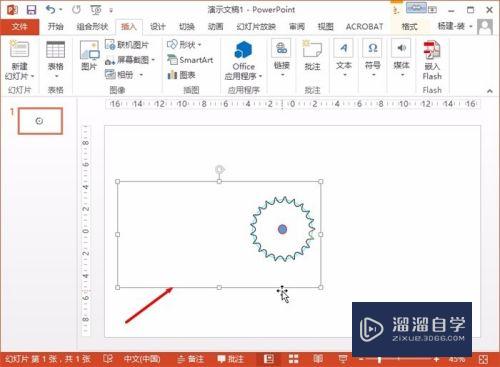

2。用鼠标点击图形的外围。选中多余的空白图形。这多余的空白图形是图元文件图形的背景框。比其它图形都大。所以选择外围就能选中。选中后可以试用鼠标拖动这个空白图形。确认是否是真的空白图形。

3。按键盘“Delete”键删除。

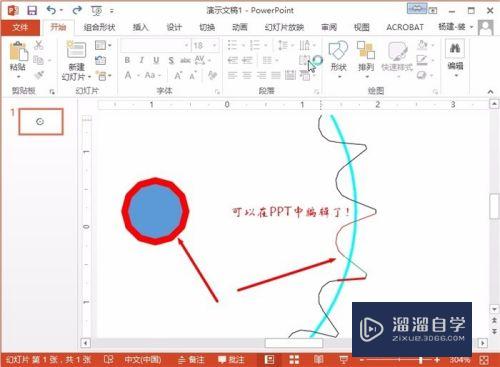

这样所插入的图形就变成了PowerPint自身的图形。可以使用PowerPoint编辑了。这样的图形属于矢量图。清晰不失真。
