CAD是一款自动计算机辅助设计软件。可以用于绘制二维制图和基本三维设计。通过它无需懂得编程。即可自动制图。但对于新手来说还是很复杂。那么来看看下面的CAD2017新手绘制三维图教程吧！

云渲染农场还为大家准备了“CAD”相关视频教程。快点击查看>>

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CAD2017

方法/步骤

第1步

鼠标放在工具栏上点击鼠标右键。调出建模工具栏。在前面打勾。就能调出工具栏。

第2步

做个简单例子。做一个圆柱的三维图。先画圆柱剖面的尺寸。例如圆直径500。然后选择面域。点击图形。回车或鼠标右键确定。

第3步

选择三维建模工具栏中的拉伸。选中图中的面域。回车或鼠标右键。然后提示你输入拉伸高度。例如。输入500。回车或鼠标右键确认。

第4步

选择视图中。动态观察。选受约束的动态观察。然后点击模型。旋转模型。这个时候就能看到。立体图形已经出现。

第5步

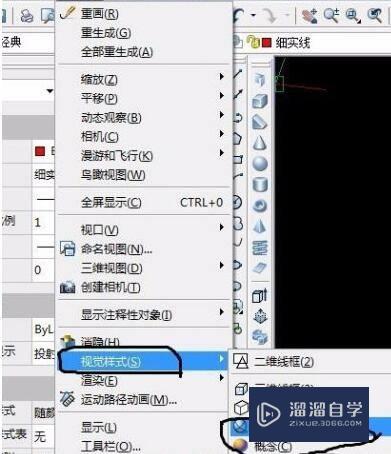

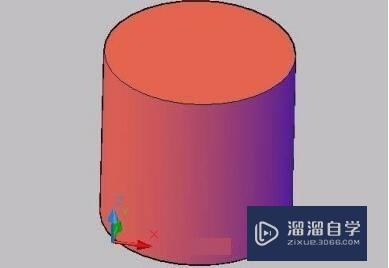

选择视图中。视觉样式。选择真实或者概念。对立体模型进行渲染。此时就会看到一个。渲染后的立体模型出现。圆柱建模完成。

以上关于“CAD2017新手绘制三维图教程(cad2017三维图怎么画教程)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
