CAD是目前功能强大的制图软件。现在越来越多的朋友在进行使用。但也有不少新手对软件的功能不太了解。不知道如何操作。例如CAD怎么绘制光分路器箱？那么下面的教程来告诉大家如何操作。

云渲染农场还为大家准备了“CAD”相关视频教程。快点击查看>>

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：CAD2017

方法/步骤

第1步

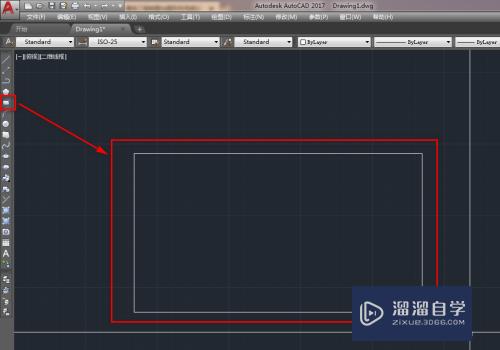

打开CAD。使用矩形工具。在作图区绘制一个矩形。如下图。

第2步

再次使用矩形工具。在矩形内部绘制一个小的矩形。如下图。

第3步

点击左侧工具栏的插入块工具。如下图。

第4步

点击插入块对话框中的浏览按钮。如下图。

第5步

选中我们要插入的块。这里我们插入光分纤箱图块。如下图。

第6步

点击确定按钮。开始插入块。如下图。

第7步

在矩形内定位。调整大小。插入块。如下图。

第8步

最后。使用平移工具。将插入的块移动到矩形内的合适位置就完成了光分路器箱图块的绘制。如下图。

以上关于“CAD怎么绘制光分路器箱(光分路器cad符号)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
