CAD的工具很多。但其中比较常用的就是图块。图块是一个或多个图形对象组成的对象集合。是一个整体。经常用于绘制重复或复杂的图形。下面我们来看看CAD2014如何创建内部图块的吧！

想学习更多的“CAD”教程吗？点击这里前往观看云渲染农场免费课程>>

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

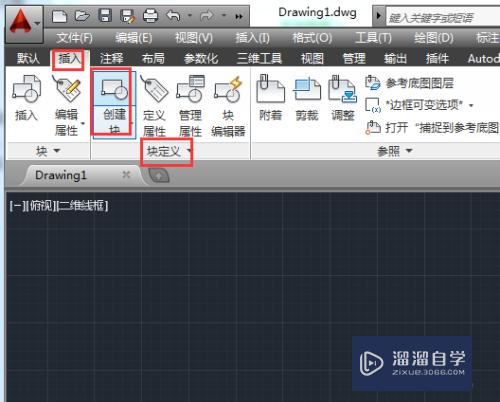

内部图块是存储在图形文件内部的。因此只能在打开该图形文件后才能使用。在菜单栏依次选择【插入】》【定义块】》【创建块】选项。

第2步

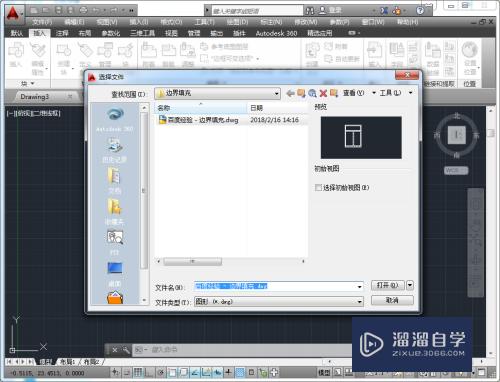

打开直接绘制好的“窗户”文件。

第3步

自动弹出【块定义】对话框。在【名称】选项中输入块名称“窗户”。

第4步

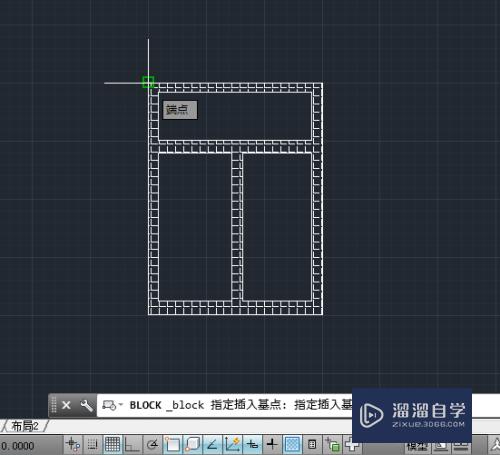

单击【基点】选择组中的【拾取点】按钮。在绘图区中捕捉炉灶图形插入基点。

第5步

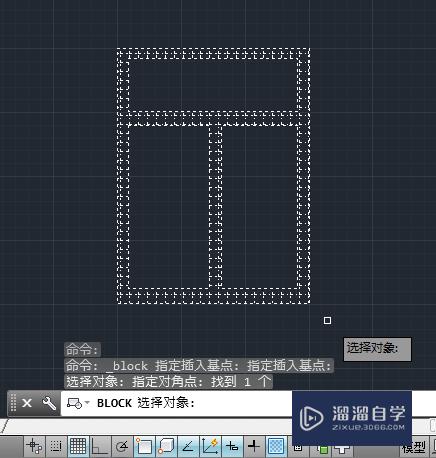

返回【块定义】对话框。单击【对象】选择组中的【选择对象】按钮。并在绘图区中框选炉灶图形。按回车。

第6步

返回对话框后单击“确定”按钮。即可完成内部图块的创建。
