CAD是自动计算机辅助设计软件。能够进行二维制图和三维图纸设计。无需懂得编程就能够自动制图。软件可应用行业广泛。一些家用品也可以使用CAD来画。例如CAD怎么画锅盖？下面教程来告诉大家。

对于“CAD”还有不懂的地方。点击这里了解更多关于“CAD”课程>>

工具/软件

硬件型号：神舟(HASEE)战神Z7-DA7NP

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

首先打开CAD软件

第2步

打开绘制好的锅盖主体文件

第3步

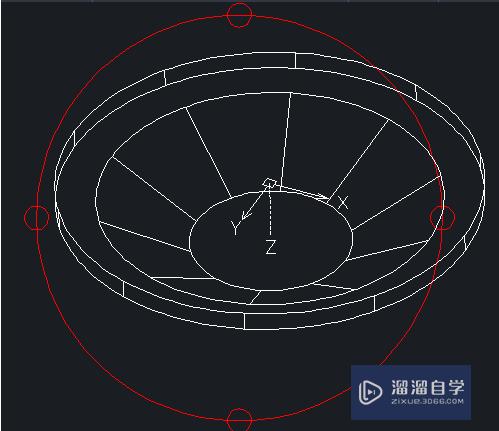

点击【实体】-【观察】-【动态观察】按钮。在动态观察环境下调整视图的角度。使实体的最大面朝上。如图所示

第4步

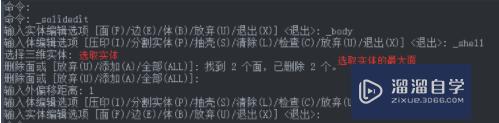

点击【实体】-【实体编辑】-【抽壳】按钮。对锅盖进行抽壳处理。抽壳厚度为1。命令栏显示操作如下：

第5步

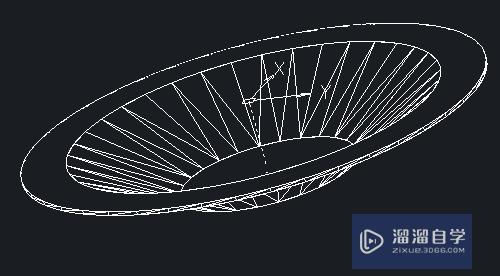

抽壳后的锅盖如图：

第6步

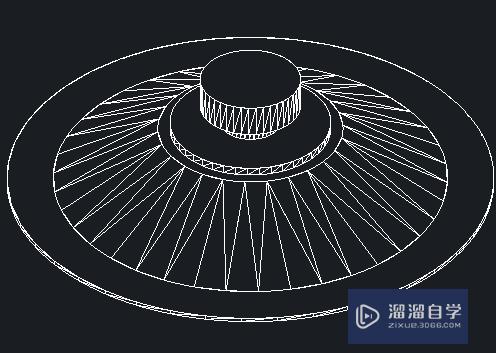

将视图切换至西南等轴测模式。点击【实体】-【图元】-【圆柱体】按钮。绘制圆柱体。其底面圆心为（0。0。20.5）。底面半径为20。高度为2；再次执行【圆柱体】命令。绘制底面圆心坐标为（0。0。22.5）。半径为7.5。高度为5的圆柱体；以及底面圆心坐标为（0。0。27.5）。半径为12.5。高度为8的圆柱体。消隐后结果如图

第7步

点击【视图】-【布尔运算】-【并集】按钮。将图中所有的实体进行并集运算。在CAD中着色效果如图：

第8步

希望能够帮到你
