我们在画CAD图纸时。有时需要让当前图纸的标注。图层。文字等样式与另外的图纸中的样式相同。那么CAD怎么添加其它图纸中的样式信息呢？其实并不难。大家可以看下面的方法。

点击观看“CAD”视频教程。帮助你更好的上手

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

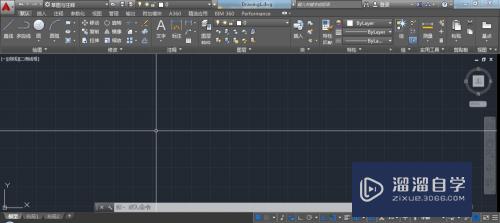

打开Auto CAD 2016。作为当前图纸。现在我们要将“机械样本.dwt“文件中的标注样式。图层和文字样式中的某些样式添加到当前文件中。

第2步

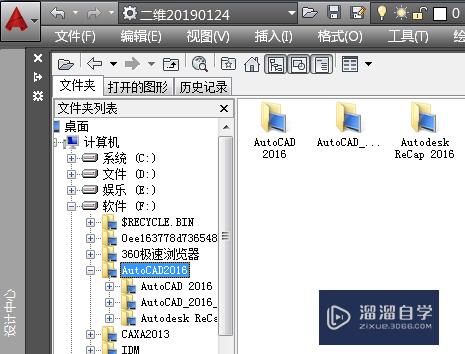

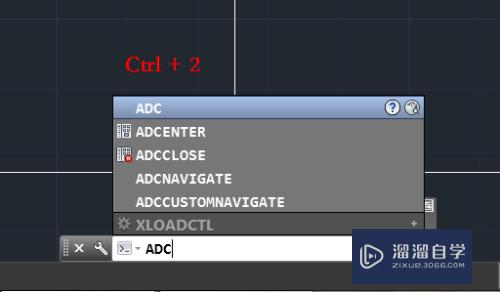

执行快捷键Ctrl +2 （或者在命令框中输入ADC命令）。打开”设计中心“对话框。

第3步

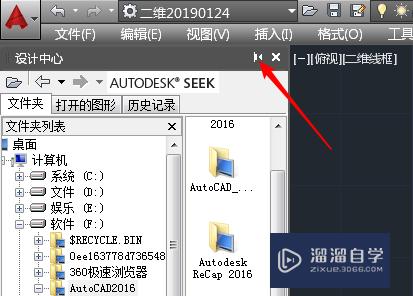

这个”设计中心“对话框。我们在作图时用得比较多。因此可以把它隐藏并停靠的边上。首先用鼠标按住左侧标题栏把对话框拖到边上。然后点击右上角如下图所示的自动隐藏按钮。将其隐藏即可。

第4步

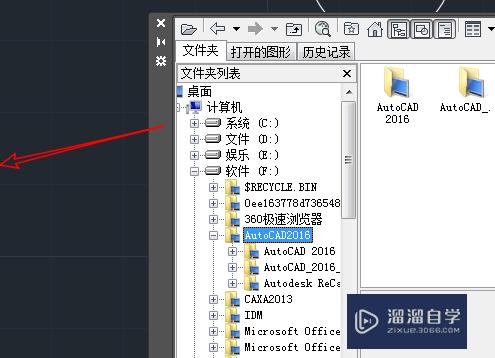

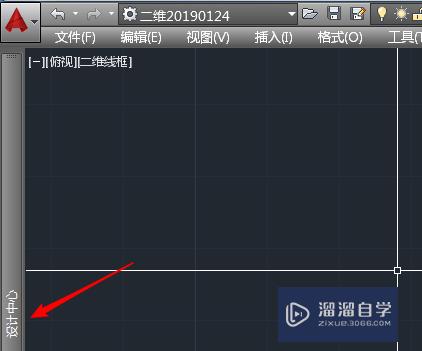

隐藏之后如图所示。只有当鼠标停留在它上面时才会弹出。这样既可以方便的调用。又不占地方。

第5步

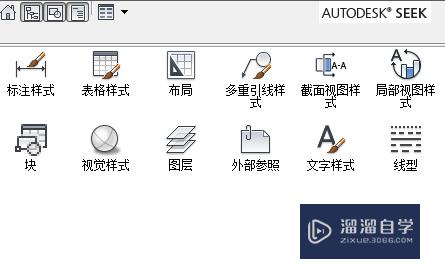

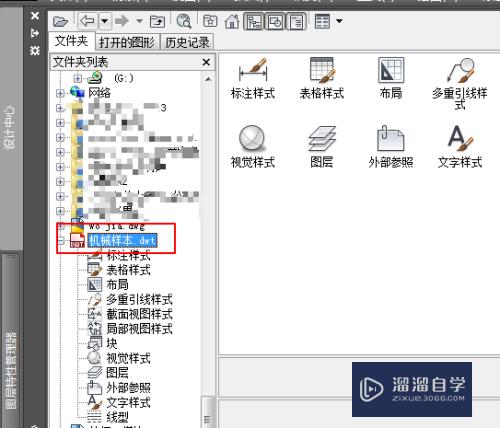

在”设计中心“对话框左侧的“文件夹列表”中选择机械样本.dwt文件。双击之后会出现标注样式。图层。文字样式等的分类。

第6步

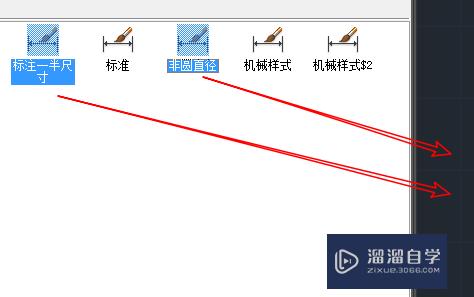

选择其中的标注样式。然后在右边就会出现“机械样本.dwt”这个文件中所有的标注样式。选择要添加到当前图纸的标注样式。用鼠标将它们拖到当前图纸中即可。例如我将标注一半尺寸和非圆直径拖进来。

第7步

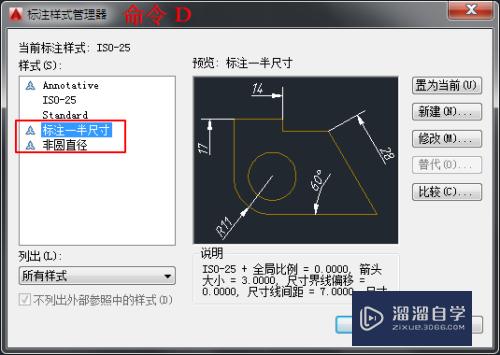

然后在命令框中输入D命令。打开“标注样式管理器”对话框。可以看到已经添加了标注一半尺寸和非圆直径这两个标注样式了。

第8步

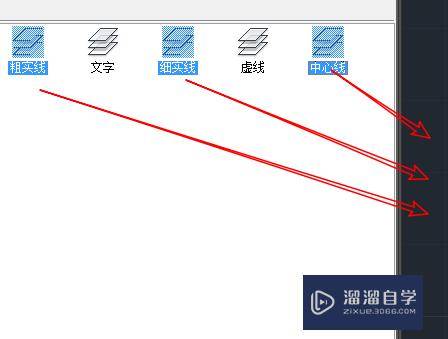

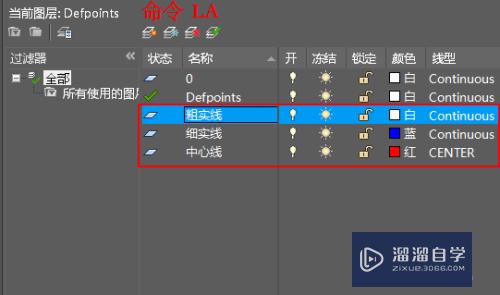

按照上述方法将图层中的粗实线。细实线和中心线添加到当前图纸中。输入LA命令。在打开的“图层特性管理器”中可以看到已经添加成功。

第9步

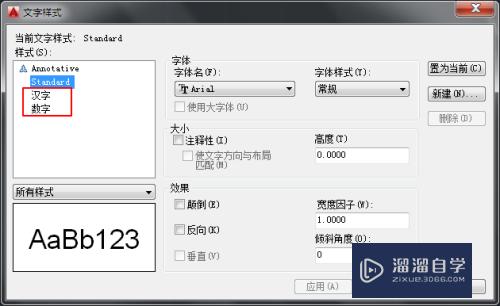

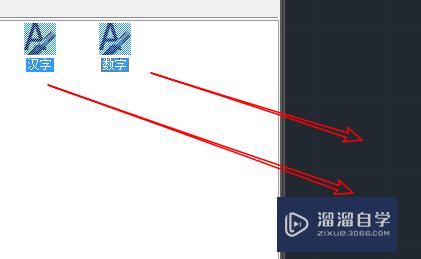

按同样方法将文字样式中的汉字和数字也添加进来。在“文字样式”对话框中也能够看到这两个文字样式已经添加了。

第10步

按照上述方法可以添加更多的样式。比如表格样式。块。线型等。
