CAD被广泛运用于工程制图上。在给排水中阀门的绘制可简可繁。但经常使用在给排水管线绘制上。对施工意义非凡。在很多施工图纸中都会存在一些排水口。那么CAD排水中的气动阀怎么画？大家可以跟着下面的教程来。

想了解更多的“CAD”相关内容吗？点击这里免费学习CAD课程>>

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

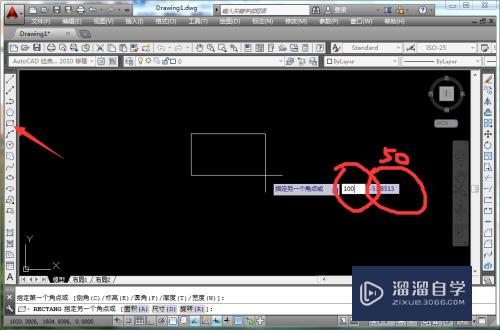

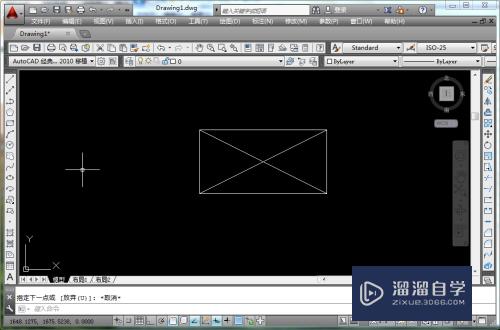

先用矩形工具绘制一个长100。宽50的矩形。在矩形内画出对角线；

第2步

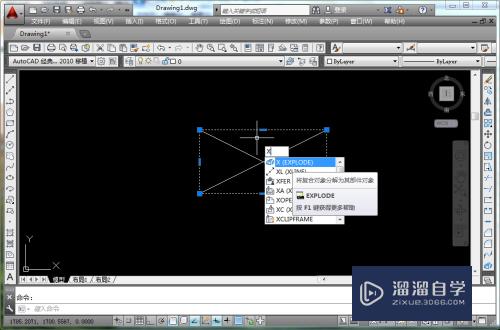

用快捷键【x】拆分矩形；删除矩形两条长边；

第3步

删除矩形两条长边；

第4步

在两条对角线相交处画一条长30的竖线；在竖线的上端点画一个直径30的圆；

第5步

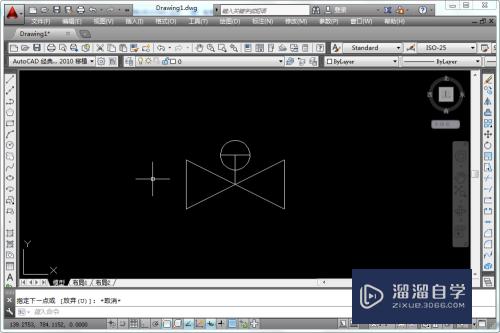

将圆分成上下两个半圆。也就是画一条水平直径；

第6步

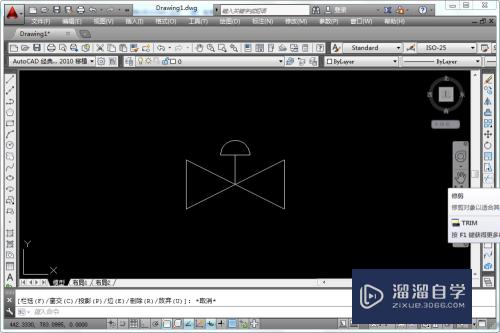

用修剪工具将下面的半圆修剪掉。就完成了给排水中气动阀门的绘制。
