CAD可以更轻松地解决最严峻的设计挑战。借助其自由形状设计工具能创建所想像的形状。有的文件需要标注。但是使用CAD效率不快。那么arcgis字段内容标注怎么导入CAD？快来看看吧！

点击观看“CAD”视频教程。帮助你更好的上手

工具/软件

硬件型号：华硕（ASUS）S500

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

arcgis字段内容标注导出至CAD/DWG/DXF格式。GDB/MDB字段内容标注导出CAD就很简单了。标注后转换导出即可。下面说说shp导出标注字段到CAD的方法。

第2步

SHP这种数据库是不能保存标注文字的。只有GDB才行。所以我们必须把SHP数据放入GDB数据库中。shp转gdb的方法有很多种。正常情况下需要建一个gdb。然后再导入。现在给大家介绍一个简单的方法。一招搞定。

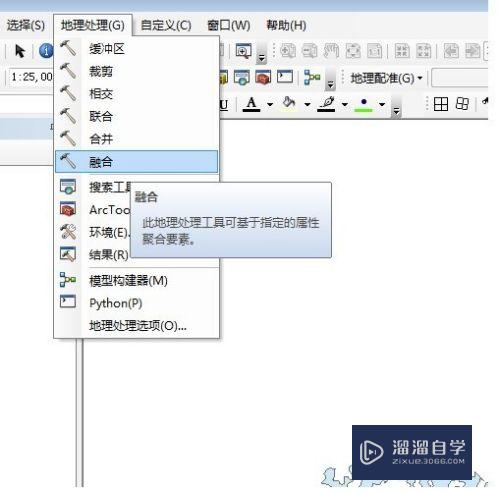

如下图找到融合工具。

第3步

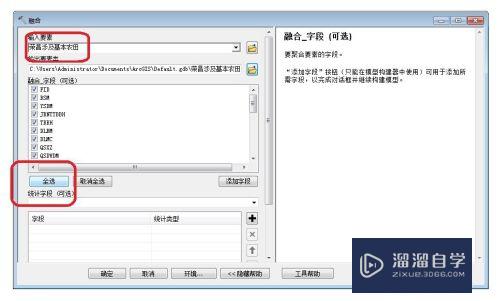

然后。对数据进行融合。重点是全选。如图红色圈出位置。然后确定。

第4步

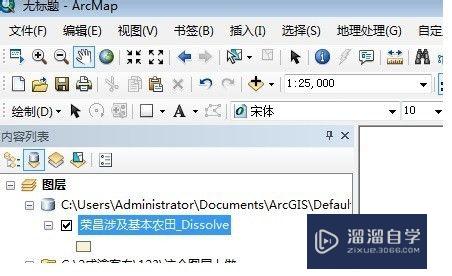

运行完成后。就会出现一个新的数据库。那么这个数据库就是GDB数据库了。且我们的数据都在这个GDB数据库中了。如下图。

第5步

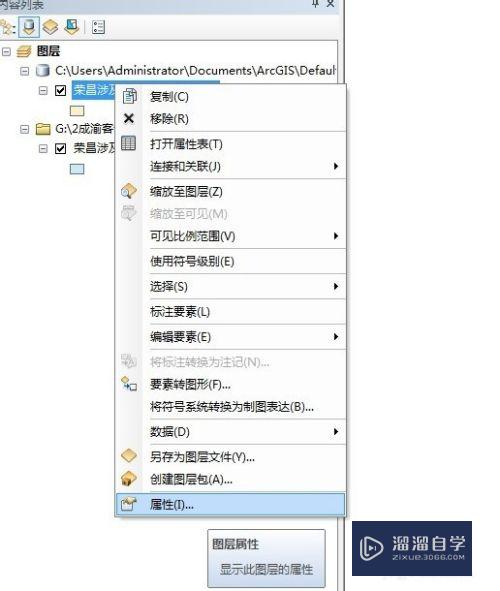

shp转gdb完成后。进行标注。步骤如下。选择数据的属性。

第6步

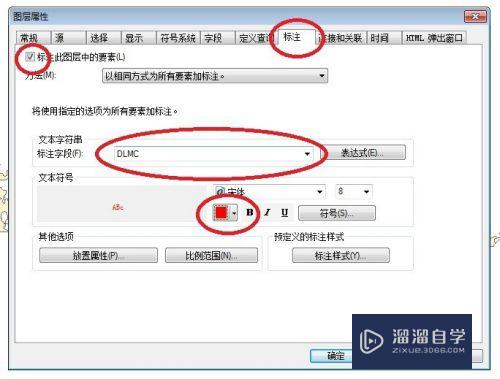

在图层属性中找到标注。左上角打钩——选择标注字段——确定标注字体颜色——标注字体大小等等。具体标注操作可见我的其他经验分享。这里可以简单标注下。如下图：

第7步

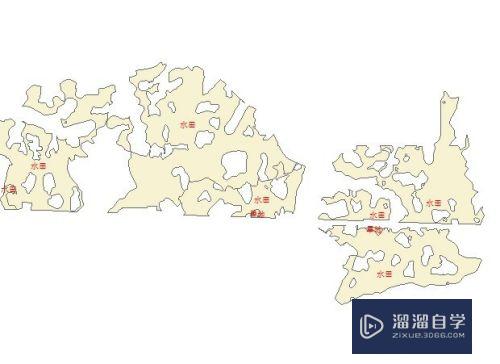

标注参数设置完成后确定。图面就出现了我们标注的字段了。如下图：水田。

第8步

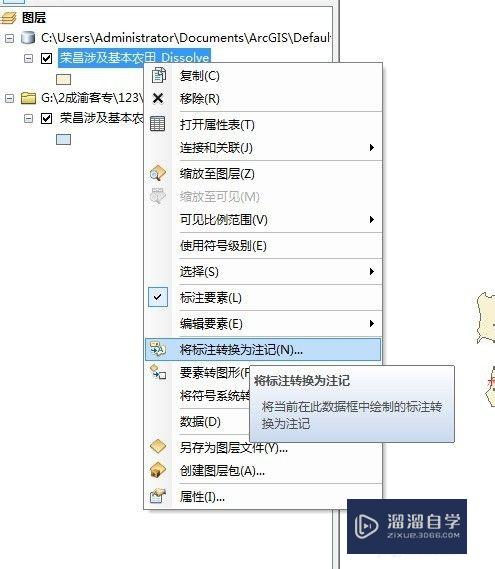

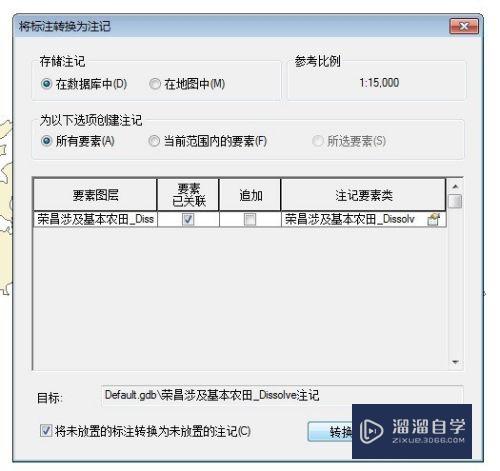

再将标注转换为文本文字。如下图左。将标记转换为注记。直接默认。确定。如下图右。

第9步

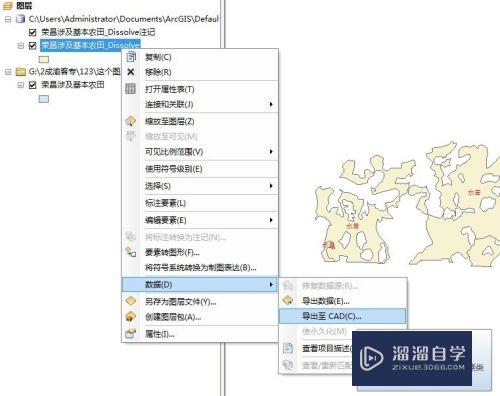

然后。再导出至CAD。具体步骤。如下图操作。

第10步

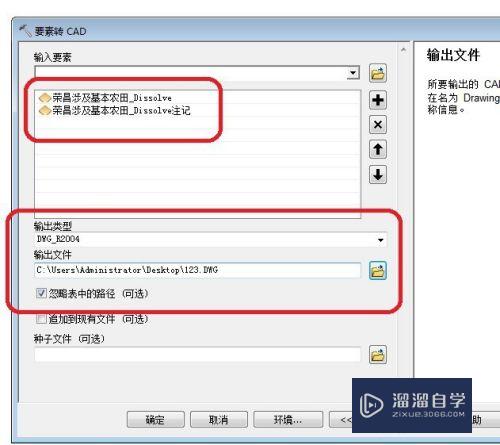

重点来了。最后。将标注和数据同时加入导出CAD的窗口中。如下图。选择DWG或者DXF格式。还有CAD的版本。保存的目录位置。确定。

这样就成功导出了。大家注意导出后。CAD中字体的颜色。如果是黑色。可能看不见。可在CAD中调成红色或其他颜色。
