在AutoCAD中。灵活运用图形对象选择命令。可以起到事半功倍的作用。大大减少绘图时间。而且不选择图形的话。CAD也不知道我们是需要修改什么。所以快来学习CAD如何精准选择图形的吧！

想学习更多的“CAD”教程吗？点击这里前往观看云渲染农场免费课程>>

工具/软件

硬件型号：雷神(ThundeRobot)911Zero

系统版本：Windows7

所需软件：CAD2010

1.简介

第1步

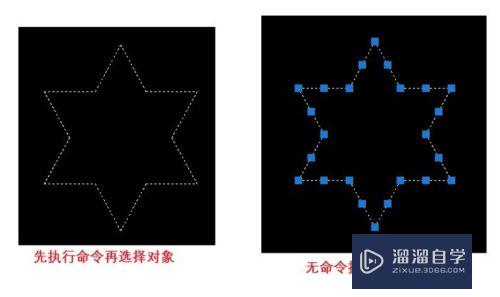

大多数编辑命令可以先选择对象。再执行命令。也可以先执行命令。再选择对象。两者的选择方式相同。不同的是执行命令后选择的对象呈虚线显示。在不执行命令的情况下选取对象后。被选中的对象上会出现一些小正方形。在AutoCAD中称之为夹点。如下图所示：

第2步

在AutoCAD2014中。有点选。框选。围选和栏选等多种选择方法。在命令行中输入 SELECT并按【Enter】键。然后输入“？”。命令行提示如下。

第3步

命令行中提供了各种选择方式。执行SELECT命令后。在命令行输入对应的字母并按 【Enter】键。即可使用该选择方式。

2.点选图形对象

第1步

点选对象是逐一选择多个对象的方式。其方法为：将光标移动到要选取的对象上。然后单击即可。选择一个对象后。可以继续选择其它的对象。所选的多个对象称为一个选择集。如果要取消选择其中的某些对象。可以按住【Shift】键的同时单击要取消选择的对象。

3.窗口与窗交

第1步

窗选对象是通过拖动生成一个矩形区域（长按鼠标左键则生成套索区域）。将区域内的对象加以选择。根据拖动方向的不同。窗选又分为窗口选择和窗交选择。

3.1 .窗口选择对象

第1步

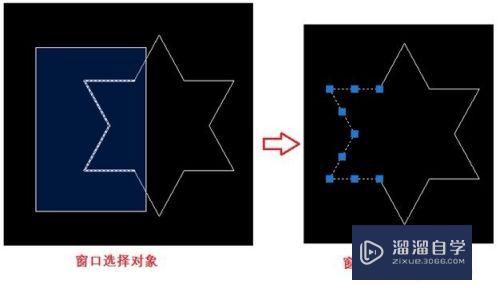

窗口选择对象是按住鼠标左键向右上方或右下方拖动。此时绘图区将会出现一个实线的矩形框。如图所示。释放鼠标后。完全处于矩形范围内的对象将被选中。图所示的虚线部分为被选择的对象。

3.2.窗交选择对象

第1步

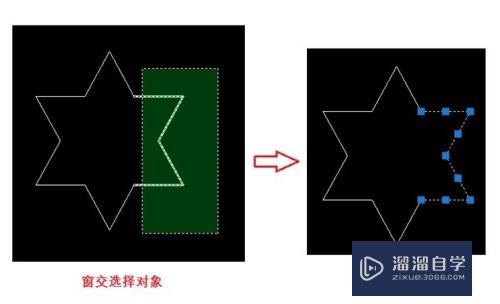

窗交选择是按住鼠标左键向左上方或左下方拖动。此时绘图区将出现一个虚线的矩形框。如图所示。释放鼠标后。部分或完全在矩形内的对象都将被选中。图所示的虚线部分为被选择的对象。

4.圈围与圈交

第1步

围选对象是根据需要自行绘制不规则的选择范围。包括圈围和圈交两种方法。

4.1.圈围对象

第1步

圈围是一种多边形窗口选择方法。与窗口选择对象的方法类似。不同的是圈围方法可以构成任意形状的多边形。完全包含在多边形区域内的对象才能被选中。如下图所示虚线部分为被选择的部分。

第2步

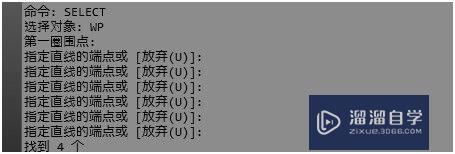

在命令行输入“SELECT”并按【Enter】键。再输入WP并按【Enter】键。即可进入圈围选择模式。

4.2.圈交对象

第1步

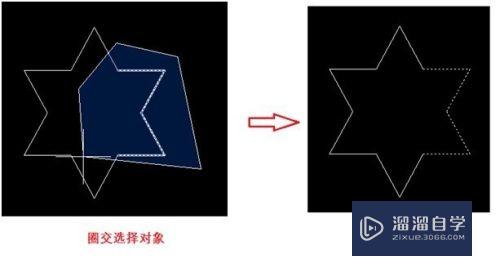

圈交是一种多边形窗交选择方法。与窗交选择对象的方法类似。不同的是圈交使用多边形边界框选图形。部分或全部处于多边形范围内的图形都将被选中。所示的虚线部分为被选择的部分。

第2步

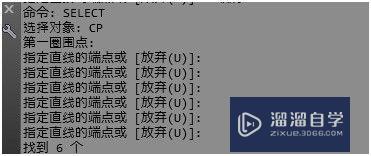

在命令行中输入SELECT并按【Enter】键。再输入CP并按【Enter】键。即可进入圈交选择模式。

5.栏选图形对象

第1步

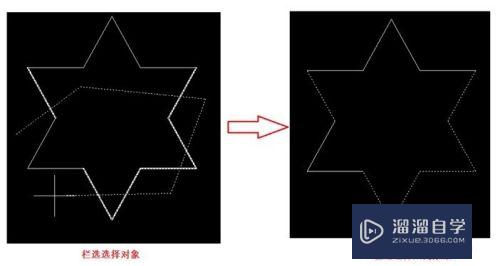

栏选图形即在选择图形时拖出任意折线。凡是与折线相交的图形对象均被选中。如图所示的虚线部分为被选中的部分。使用该方式选择连续性对象非常方便。但栏选线不能封闭与相交。

第2步

在命令行中输入SELECT并按【Enter】键。再输入F并按【Enter】键。即可进入栏选模式。
