学过机械制图的都知道。画剖面图时需要画阴影。在CAD中。画剖面图的时候可以直接用填充功能填充阴影。但是CAD怎样进行填充图案呢？小渲来告诉大家填充方法吧！

如果大家想要学习更多的“CAD”相关内容。点击这里可学习CAD免费课程>>

工具/软件

硬件型号：华硕（ASUS）S500

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

打开CAD。新建一个空白文件。

第2步

画一个六边形作为填充对象。

第3步

激活填充命令。方式有多种

第一种：执行【绘图】-【图案填充】

第二种：输入字母“H”

第三种：点击绘图工具栏在中的图案填充快捷图标。

第4步

激活填充命令之后。就进入了图案填充的参数设置界面。如下图。看到红色框选没有。下一步就是点击这个“添加拾取点”

第5步

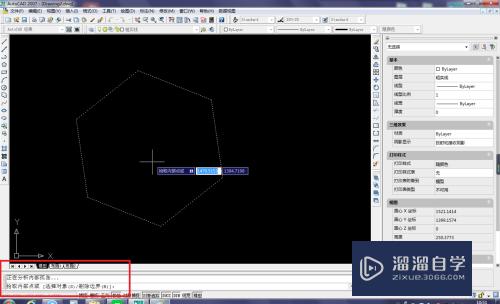

点击添加拾取点之后。就会有下图的变化。然后直接在六边形里面任意地方点击就可以了。如下图所见。然后回车。

第6步

第五步操作完毕。直接回车。就会回到图案填充参数设置界面。然后看下图红色框选。在这里选择图案。或者点击按钮。进入到图案选择界面。

第7步

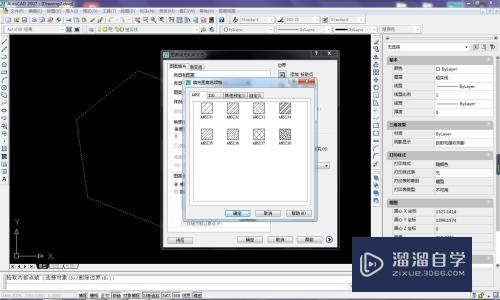

进入到图案选择界面。在这选择图案比较直观。选好之后确定。

第8步

如下图。又回来了。这时候注意下图中的红色框选。要设置填充比例及角度等参数。

第9步

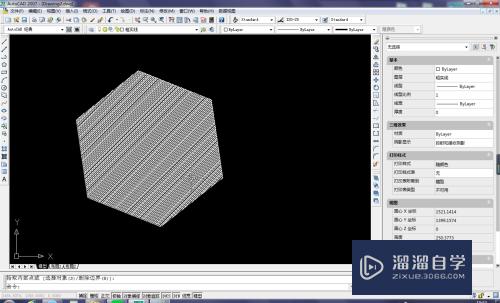

参数什么的都设置好了之后。可以点击左下角的预览。看看效果。也可以直接点击下方中间的确定按钮。然后填充操作就完成了。

以上关于“CAD怎样进行填充图案(cad怎样进行填充图案设计)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
