CAD看图软件怎么标注直径标注(cad看图软件怎么标注直径标注符号)优质
浩辰CAD看图王提供直径标注功能。选择图纸中的圆。圆弧。或多段线上的圆弧段。即可标注出其直径值。很多小伙伴不知道CAD看图软件怎么标注直径标注。本次小渲就来演示一遍。
对于“CAD”还有不懂的地方。点击这里了解更多关于“CAD”课程>>
工具/软件
硬件型号:小米 RedmiBookPro 14
系统版本:Windows7
所需软件:浩辰CAD
方法/步骤
第1步
标注功能的作用是把结果显示在图纸上。目前浩辰CAD看图王提供了对齐标注。线性标注。角度标注。半径标注。直径标注。和弧长标注。其中直径标注可选择图纸中的圆。圆弧。或多段线上的圆弧段。然后标注出其直径值。
第2步
启动浩辰CAD看图王。打开一张DWG图纸。高级制图模式下。点击一级菜单上的“标注”。选择直径标注。
第3步

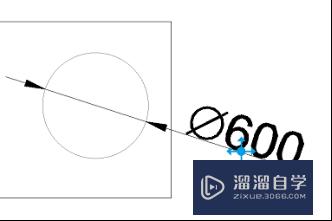

启动命令后。根据命令提示操作即可。指定要标注的第一个端点。第二个端点。然后可以看到直径标注上方显示一个平移图标。拖动这个平移图标。即可确定标注文字的位置。
以上关于“CAD看图软件怎么标注直径标注(cad看图软件怎么标注直径标注符号)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦!
