大家在画CAD图纸时。经常遇到需要把多条直线合并为一个整体的问题。有时候两个线条重合在一起的情况。也是经常发生的。这个时候合并一起就会美观很多。那么CAD多条直线如何合并为一条？具体操作如下：

点击观看“CAD”视频教程。帮助你更好的上手

工具/软件

硬件型号：小米 RedmiBookPro 14

系统版本：Windows7

所需软件：CAD2018

方法/步骤

第1步

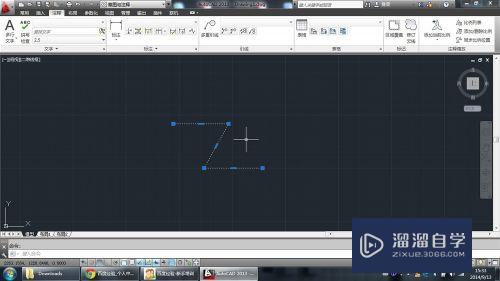

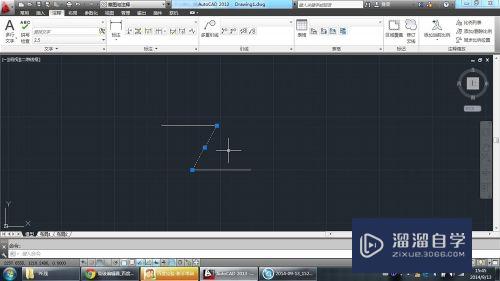

首先向大家介绍一下CAD中的线条分为“直线”和“多段线”。在CAD中。直线是不可以折弯的。多段线可以折弯。多条直线合并后就转化为了多段线。下图中有三条独立的直线。

第2步

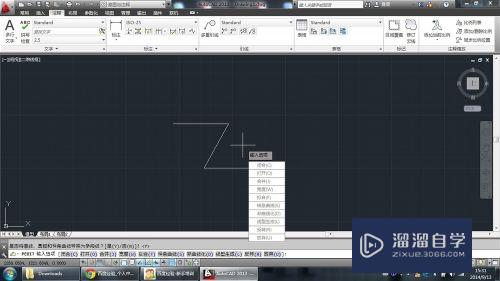

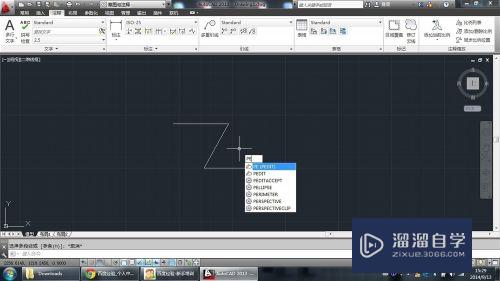

在十字光标的状态下。输入“PE”。按下空格键或回车键（空格键和回车键都是执行命令的方式）。鼠标变为小方格状态（此时的命令只能选择一条直线）。如下图

第3步

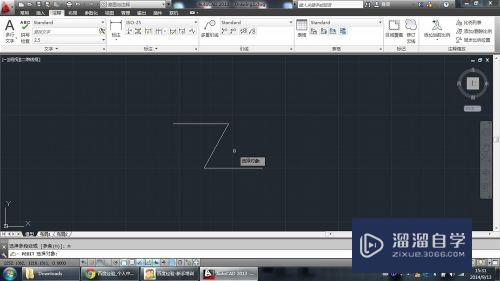

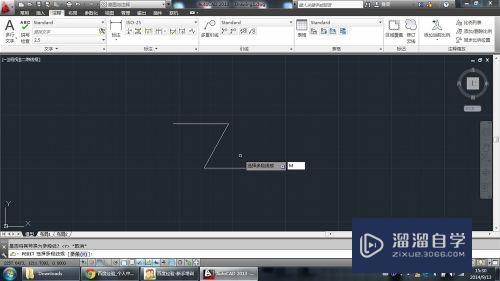

注意此时不要选择任何对象。在方格状态下。输入“M”（此命令是要选择多条直线）。按下空格键或回车键。鼠标依然是方格状态。见下图

第4步

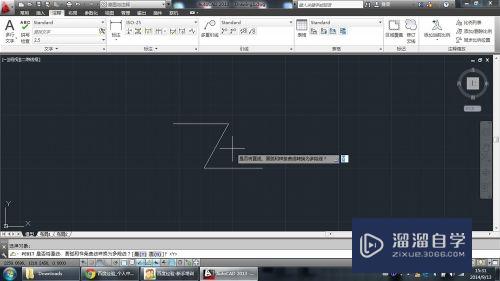

依次选中想要合并的直线。全选后的效果如图。接着按下空格键或回车键。出现下面第二张图（此时的意思是问是否要将直线转化为多段线）。命令默认为YES

第5步

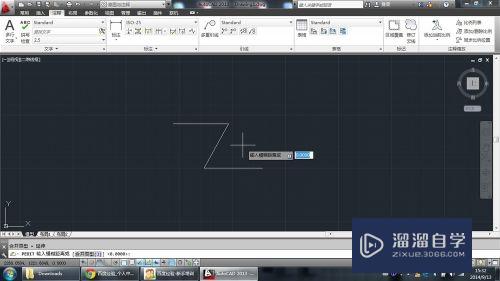

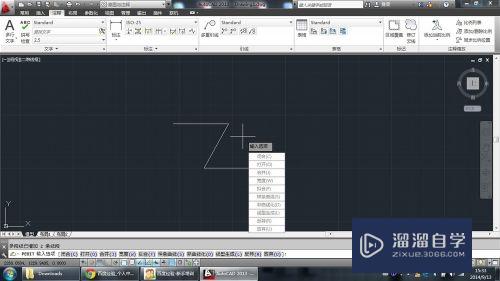

在YES状态下。按下空格键或回车键。命令状态变为下图状态。在此状态下。按下"J"键。在按下空格键或回车键。此时命了转换成如下界面。下图2。此时的命令状态是要输入直线合并时采用的模糊距离。一般情况下。输入“1”就可以

第6步

输入“1”后。按下空格键或回车键。命令转化成下图状态。注意。此时已经把多条直线合并成了一条直线。按下ESC退出命令即可。至此已经完成。再选择一下直线试试。是不是变成了一个整体啦。

以上关于“CAD多条直线如何合并为一条(cad多条直线如何合并为一条线)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
