在使用Revit进行bim建模的过程中。有时会遇到导入CAD电子图几何图元超出范围。数据被截断的提示。所以Revit导入CAD时几何图元超出范围怎么办呢？其实很好解决。下面来详细的讲解。

如果您是第一次学习“Revit”那么可以点击这里。免费观看Revit最新课程>>

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：Revit

方法/步骤

第1步

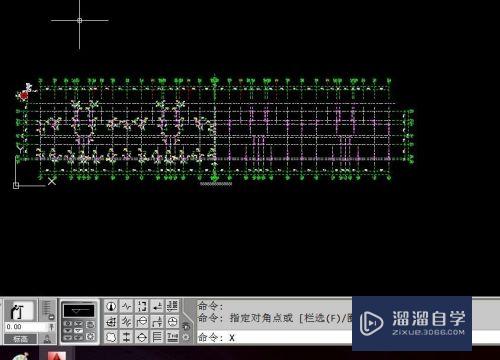

遇到上述情况。首先需对原始CAD电子图进行一定的编辑。如图打开原始电子版图纸。先试用X炸开命令。把图中的块分解。然后尝试将CAD电子图导入Revit中。

第2步

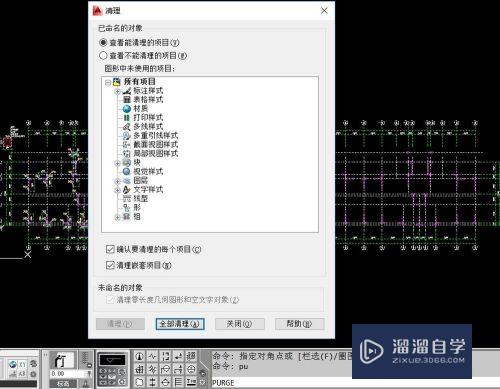

若经上述步骤之后。仍无法正常导入。可尝试PU命令删除视图中多余的块。然后再行导入。

第3步

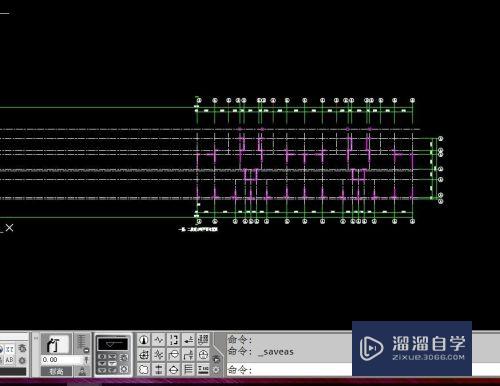

若经过pu之后仍不能正常导入。本人经验可将建筑图分割成两块或者更多的块导入。步骤如下。复制建筑图中右半部份。将其放置在新建的DWG文件中。保存。然后再尝试导入。

第4步

本人经历到该步骤已经完成了导入。如此之后还不能正常导入。请读者原谅。本人也爱莫能助了。

第5步

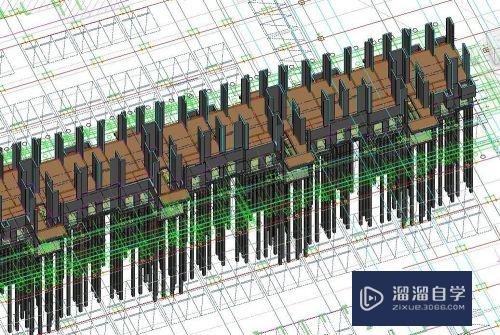

大部分建筑设计基本都是对称的。因此可以只导入一半CAD电子图。建模完成后。试用镜像功能完成另一部分建筑元素的建模。镜像操作可参照以下经验：http://jingyan.baidu.com/article/9f7e7ec0e223916f29155454.html。本人上述操作绘制完成之后的建筑模型三维效果如图：
