Excel分摊构面这个功能。可以帮助我们将一个或多个闭合多段线。按照指定引导线进行自动切割。并进行自动注记。所以Excel在CAD中怎么批量分地？小渲来操作给大家看看。

图文不详细？可以点击观看【Excel免费视频教程】

工具/软件

硬件型号：联想ThinkPad P14s

系统版本：Windows7

所需软件：Excel。CAD

方法/步骤

第1步

第一步：软件下载与安装

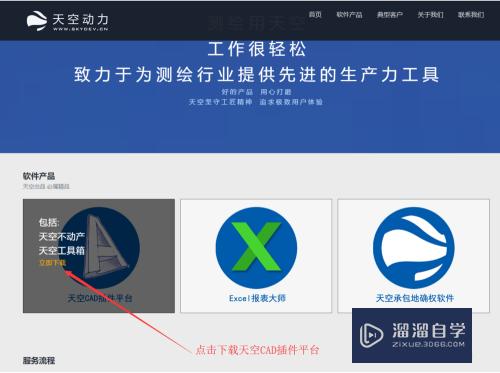

1。登录官网“天空动力”。下载天空CAD插件平台；

第2步

第二步 ：通过挂接Excel在CAD中进行分地

2。打开CAD2006。进入天空CAD插件平台；

点击天空工具箱。点击矢量处理；

然后点击 Excel分摊构面（按图层）功能。

第3步

3。该功能可以通过Excel表格。将1个闭合多段线自动切割为N个多段线。并支持批量切割。

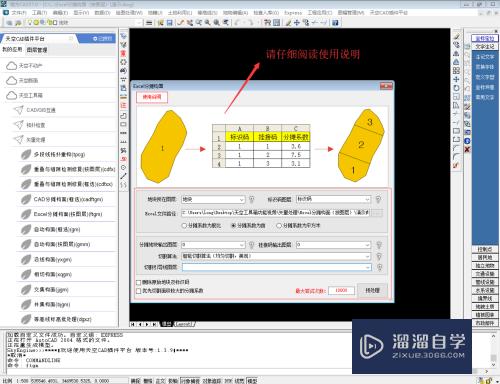

在弹出对话框中：

点击“使用说明”。请您仔细阅读相关内容。

您也可以点击问号。查看相关选项的说明。

下面我分别给大家演示一下。三种切割算法：

第一种：

智能切割算法：均匀切割。美观。支持未知数x, 暂不支持引导线。

首先。我们按照软件提示。配置好相关选项。点击 预处理。

第4步

4。在弹出的提示框中。点击 确定。

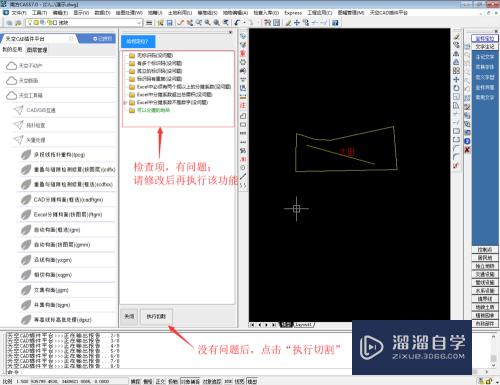

然后查看。错误汇总表。

如果有错误。我们可以按照提示进行修改。

下面。我们点击 “执行切割”。

第5步

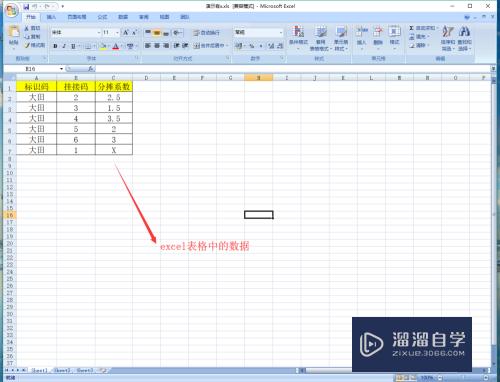

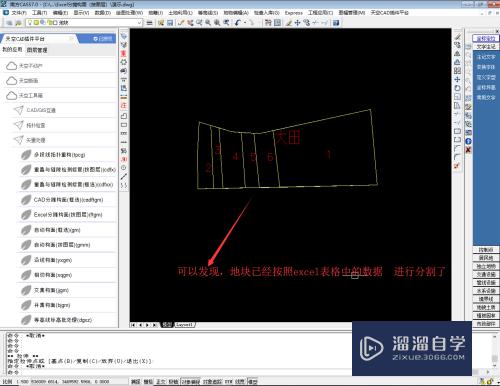

5。切割完成后。我们可以发现 我们的图形是按照Excel表格中的信息进行切割的。

第6步

6。第二种：

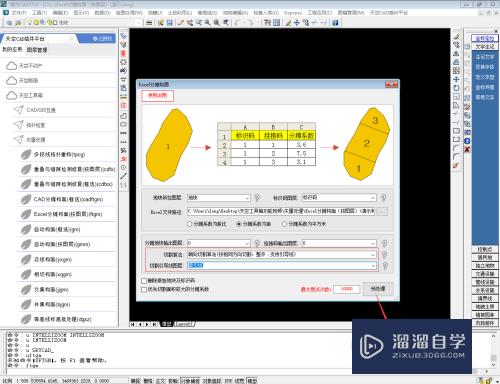

朝向切割算法：按相同方向切割。整齐 ,支持引导线。支持未知数x。

首先。我们按照软件提示。配置好相关选项。点击 预处理。

第7步

7。在弹出的提示框中。点击 确定。

然后查看。错误汇总表。

如果有错误。我们可以按照提示进行修改。

下面。我们点击 “执行切割”。

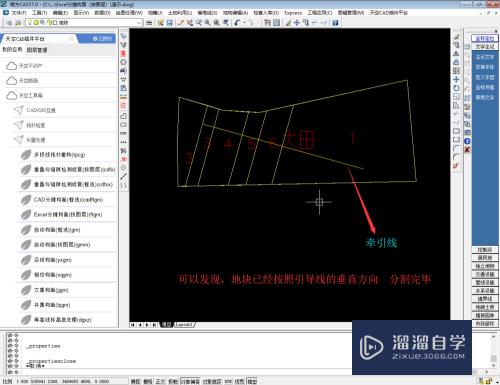

切割完成后。我们可以发现图形的切割方向是垂直于引导线方向的。

注意：朝向切割算法中的引导线必须是由两个点组成的多段线。且引导线必须位于闭合多段线内部。

第8步

8。第三种：

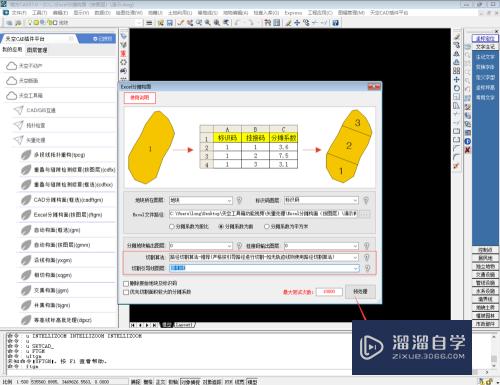

路径切割算法：严格按引导路径进行切割。如果没有引导线。请使用智能切割算法。

首先。我们按照软件提示。配置好相关选项。点击 预处理。

第9步

9。在弹出的提示框中。点击 确定。

然后查看。错误汇总表。

如果有错误。我们可以按照提示进行修改。

下面。我们点击 “执行切割”。

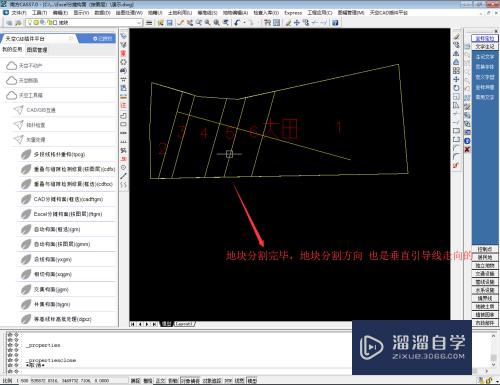

切割完成后。我们可以发现图形的切割方向是垂直于引导线方向的。

注意：路径切割算法中的引导线必须是由两个及两个以上点组成的多段线。且引导线必须位于闭合多段线内部。
