por/e制图一般的都是用来绘制三维图。在实际生产中。为了方便。一般都要将por/e图形变换为CAD图形。CAD也是我们运用最广的。在建筑。装修。管道都需要我们的CAD。那么来看看por/e图形怎么转换为CAD图形的吧！

工具/软件

硬件型号：微软Surface Laptop Go

系统版本：Windows7

所需软件：CAD。por/e

方法/步骤

第1步

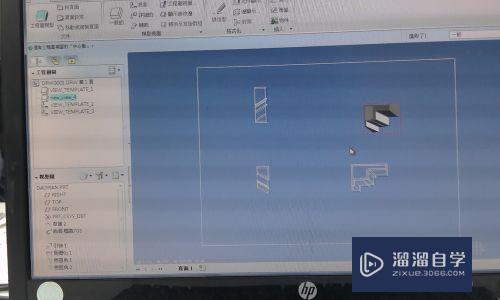

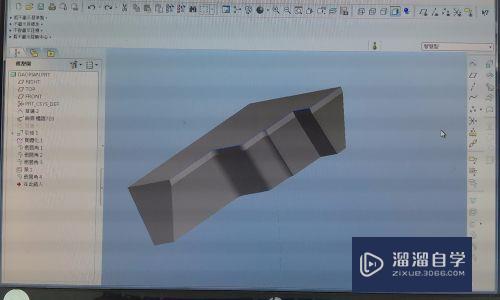

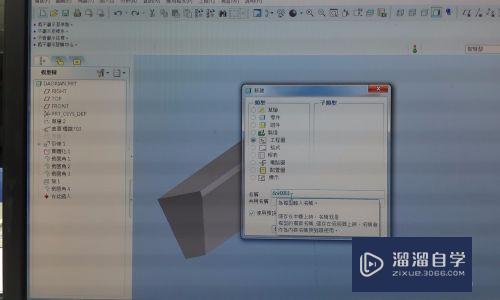

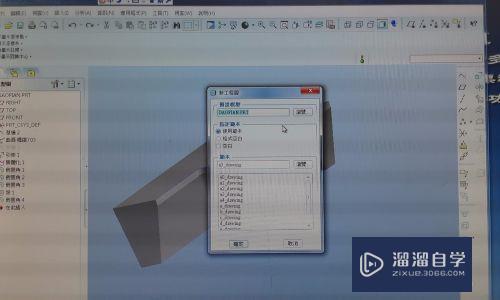

1.首先我们需要保存好我们的Por/E原始三维图形。然后新建一个Por/E工程图。点击新建---工程图。然后就开始设置我们需要的参数。点击确定后我们的图形就显示出来了。

第2步

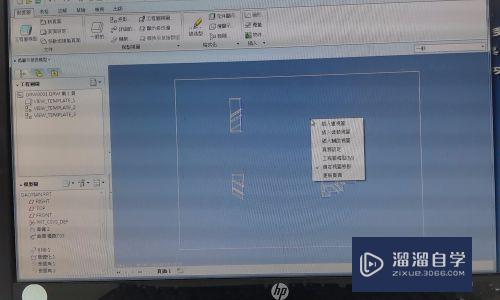

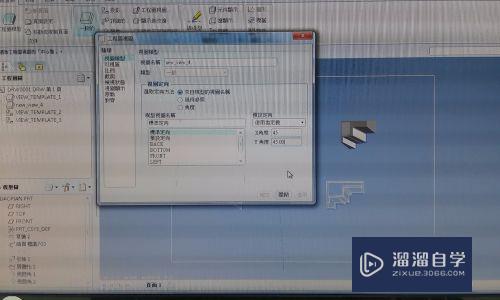

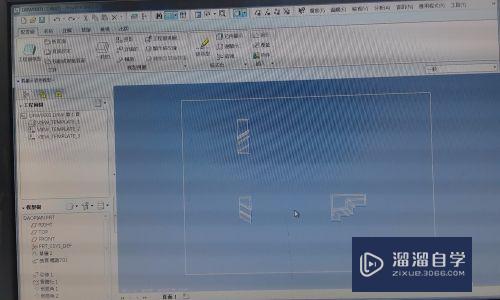

2.现在需要将我们的工程图转化为CAD。也就是DWG格式。而此时我们可以点击右键插入我们总视图。然后设置它的方向。显示方式…这样我们的工程图有立体三维图才更加清晰。

第3步

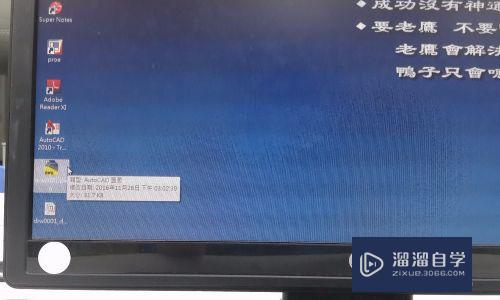

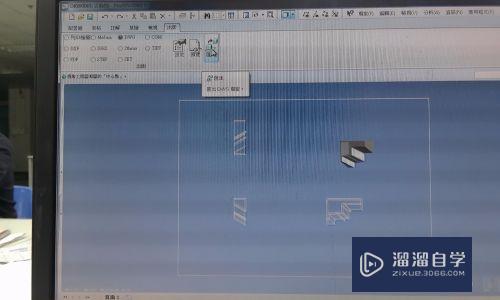

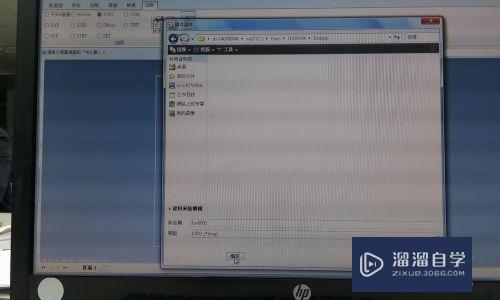

3.点击出版---DWG---绘出。我们的工程图就以CAD保存了。注意自己找好储存的位置。然后打开。

第4步

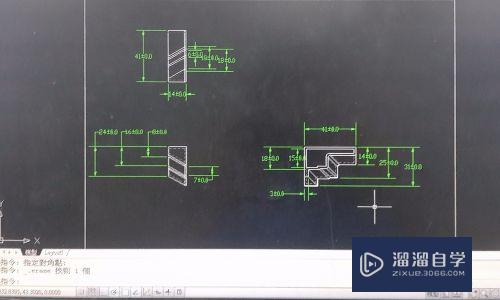

4.打开CAD后就是我们的图形都是没有尺寸的。所以我们需要自己标上尺寸。

第5步

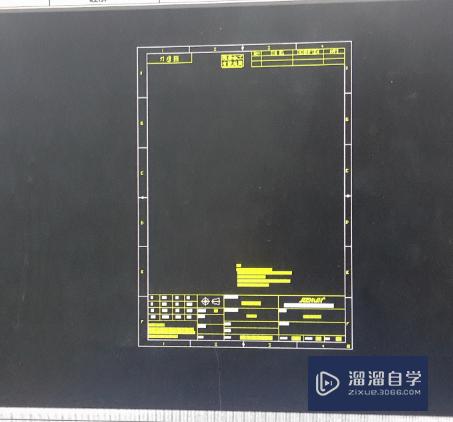

5.一切尺寸标完后。我们的图形就完成了。加上边框。备注。以及我们图形的在边框。就可以出图了。
