CAD是目前比较专业的绘图软件之一。在进行图形绘制的时候。一定需要编辑好各个线条的情况。调整为我们需要的效果。那么CAD怎么创建和编辑多线？大家可以参考下列教程。

工具/软件

硬件型号：小新Air14

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

双击打开桌面上的AutoCAD 2007软件。

第2步

单击绘图菜单中多线。

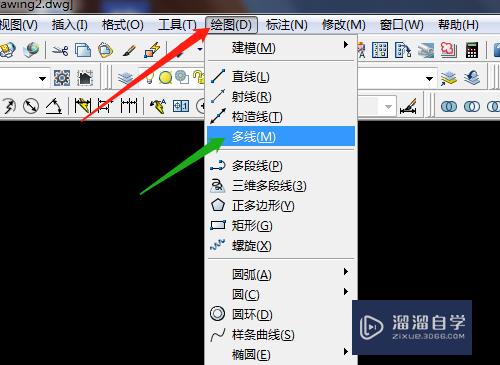

第3步

下方命令行中有多个提示。

第4步

默认比例是20。输入比例字母S。按空格键确定。输入数字240。即外墙是24墙。

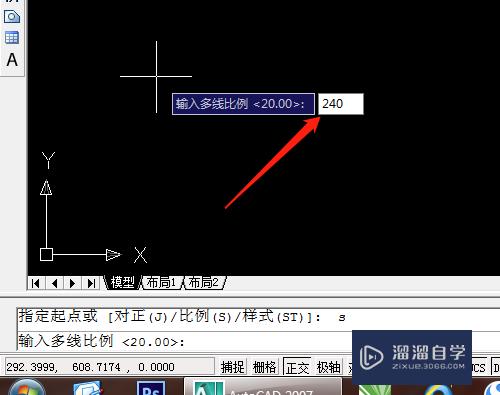

第5步

绘制多线。相交多线。回字形多线。

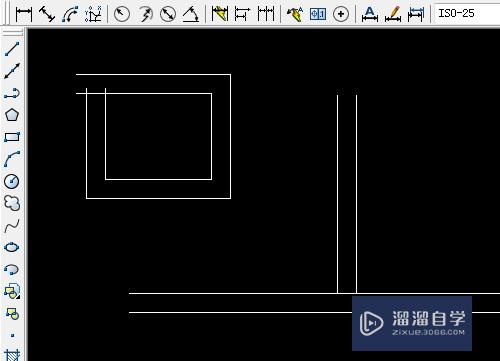

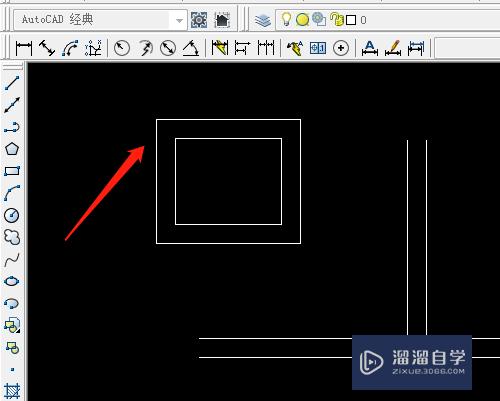

第6步

选修改菜单→对象→多线…。如选T形打开。

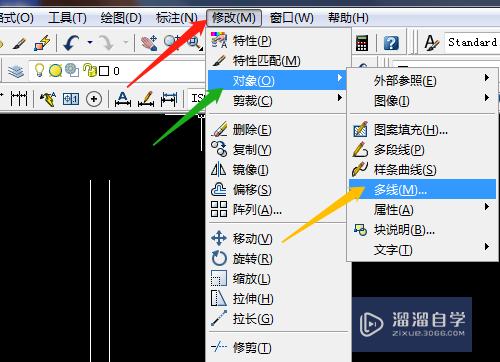

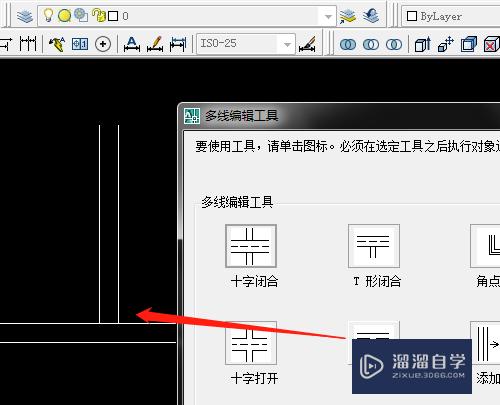

第7步

先选垂直多线。再单击水平多线。删除了相交的线。

第8步

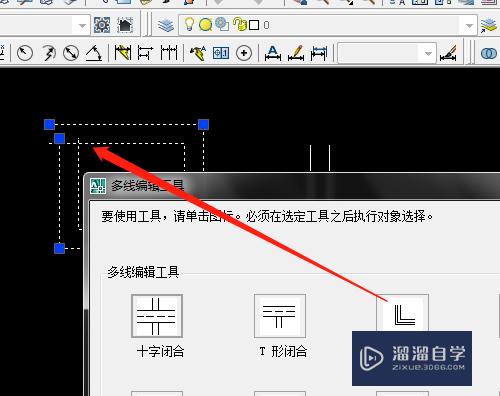

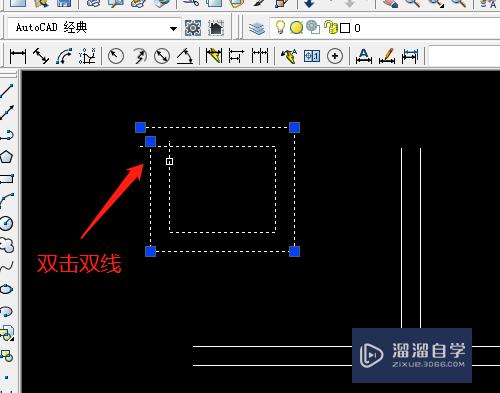

或双击回形多线。弹出对话框中选角点结合。分别单击水平和垂直双线。闭合多线。

以上关于“CAD怎么创建和编辑多线(cad怎样编辑多线)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
