天正CAD在绘制图纸时。区域总面积是重要标注内容。特别是建筑图纸少不了这一步。那么CAD怎么快速统计多个封闭区域的面积呢？实际上利用查询面积。面积计算功能。可以轻松统计面积。详细操作如下。

工具/软件

硬件型号：雷神(ThundeRobot)911Zero

系统版本：Windows7

所需软件：天正CAD

方法/步骤

第1步

利用CAD。天正建筑。打开需要统计面积的多个封闭区域图纸。

第2步

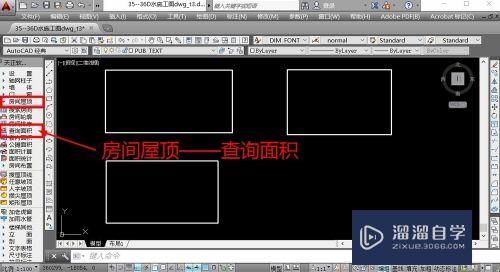

左侧工具栏中。点击【房间屋顶】——【查询面积】。

第3步

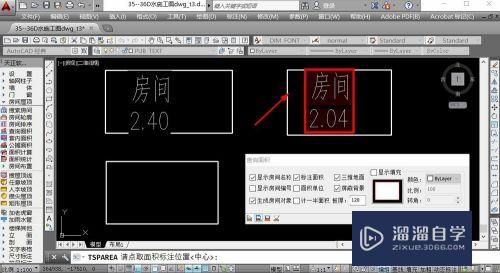

点击封闭区域的线条。系统自动计算面积。再次点击。放置面积标注。

第4步

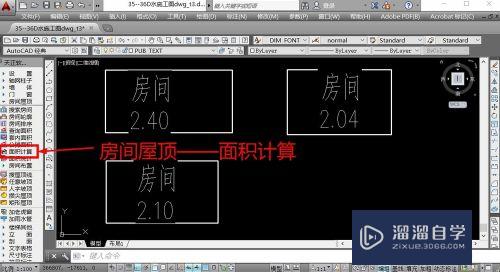

左侧工具栏。点击【房间屋顶】——【面积计算】。

第5步

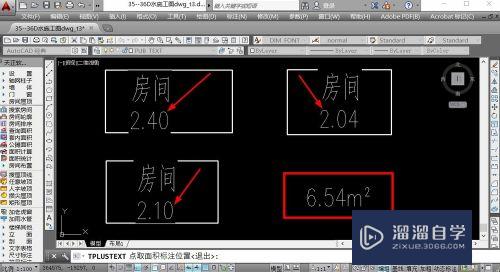

依次点击需要统计的面积标注。按下【空格键】确定。

系统自动生成总面积标注。鼠标点击放置标注即可。

方法总结

1。左侧工具栏。点击【房间屋顶】——【查询面积】。

2。点击封闭区域线条。标注各个区域面积。

3。左侧工具栏。点击【房间屋顶】——【面积计算】。

4。依次点击区域面积标注。按下【空格键】。生成总面积标注。
