对于学习机械的同学来说。建立CAD机械图层是再熟悉不过的技能。但仍旧有很多人对如何在CAD中创建机械图层不是很清楚。由于机械图层的建立过程比较繁琐。所以今天小渲来详细介绍CAD怎么创建机械图层的。

工具/软件

硬件型号：华硕无畏15

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

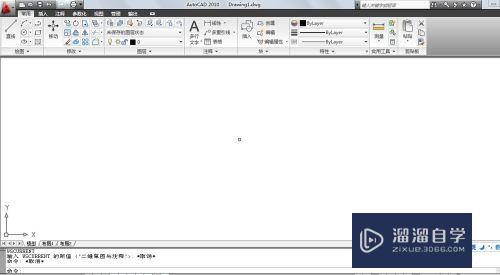

打开AutoCAD。点选新建→无样式公制打开

第2步

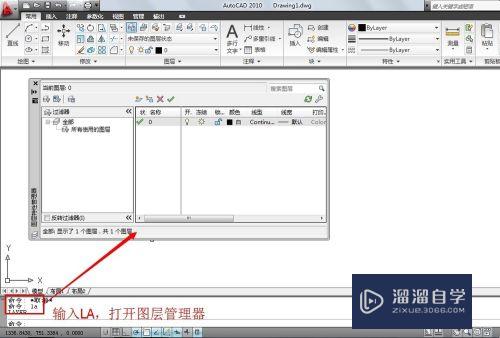

打开图层管理器。输入“la”打开图层管理器

第3步

图层 颜色 线性 线宽

图层1 白色 实线 0.3

图层2 绿色 细实线 默认

图层3 黄色 虚线（dash） 默认

图层4 红色 点划线（long-dash dot） 默认

图层5 紫色 双点划线（phantom 5x） 默认

第4步

线性的意义：

1。粗实线：可见轮廓线

2。细实线：尺寸线。尺寸界线。剖面线。引出线

3。虚线：不可见轮廓线

4。点划线：轴线。对称中心线

5。双点划线：假象投影轮廓线。中断线。

第5步

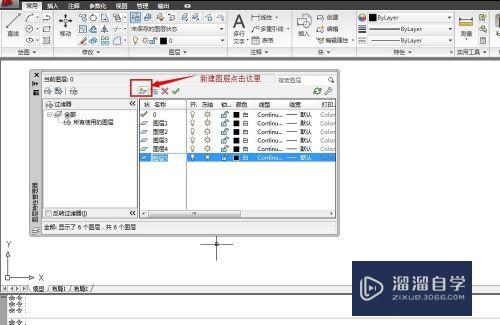

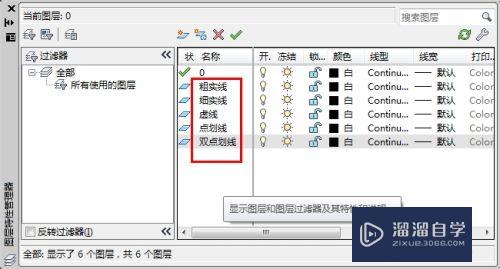

我们接下来在图层管理器中新建5个图层。然后按F2依次对图层进行命名。

第6步

然后依次对各个图层的颜色进行设置（参照步骤3）。

第7步

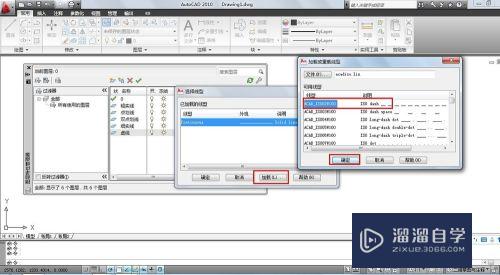

再对线性进行设置。虚线的线性为：dash

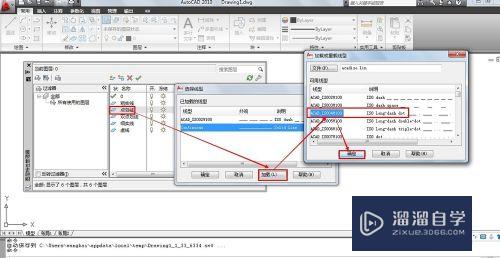

点划线（long-dash dot）

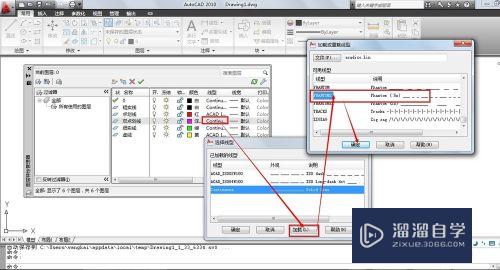

双点划线（phantom 5x）

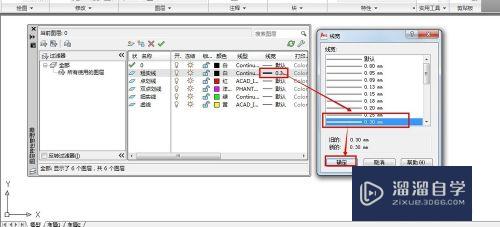

粗实线的线宽为0.3.

第8步

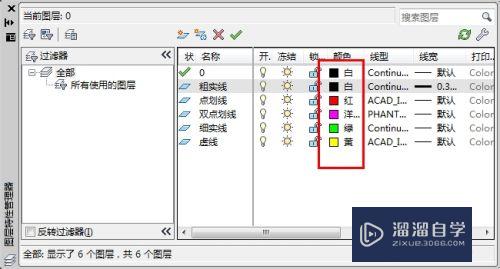

到此为止。机械图层就建立好了！！
