CAD填充不了怎么处理(cad填充不了怎么办)优质
CAD软件在绘制平面图形的时候。为了更好的传递信息。我们经常会进行填充图案或者颜色。但有时候会遇到填充不了的情况。那么CAD填充不了怎么处理?小渲来告诉大家几种常见的解决方法。
工具/软件
硬件型号:机械革命极光Air
系统版本:Windows7
所需软件:CAD2014
方法/步骤
第1步
CAD填充有时候真的拿他没有办法。什么范围不对。没有闭合等问题。有时提出的问题甚至不能解决。作为用了10年CAD的我。分享下我常用的几个处理方法分享给大家。
第2步
1。当我们填充不了时。首先检查CAD图形是否闭合。如下图所示。有个小缝隙。这样就会影响填充。解决办法就是将其闭合即可。
第3步
2。若图形太大无法逐个检查。那么可以用分隔闭合法。分隔填充图案。逐渐缩小检查范围。如下图所示。
第4步
3。还可以先进行构面。快捷命令BO构面。先构面。在进行填充。如下图所示。
第5步

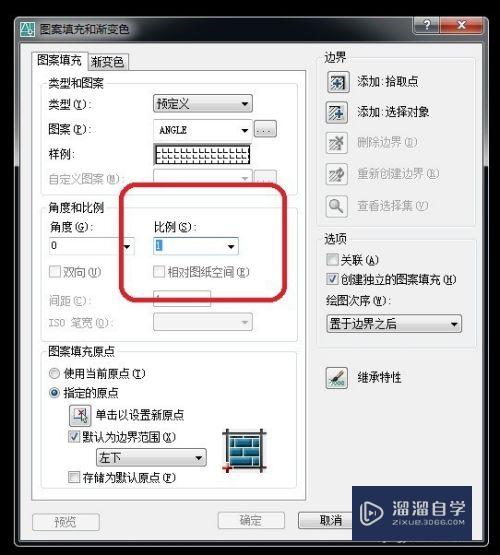

4。如果填充失败。还可有可能是因为填充图案比例太大。无法显示填充造成的。所以还可以修改填充比例参数。再进行填充。一般往小了输比例。
第6步

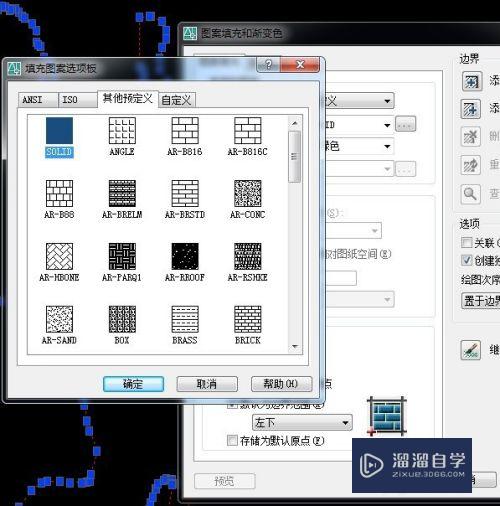

5。还可以修改填充图案。将图案改为实心的solid图案。如下图所示。在进行图案填充。就能解决一部分填充不上的问题。
以上关于“CAD填充不了怎么处理(cad填充不了怎么办)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦!
