在CAD作图时。有时需要将地形图或其他图像导入到CAD中。这个时候我们需要进行对齐才行。不然很多内容无法对上。那么CAD怎么插入图像并对齐？本次小渲来操作给大家看看。

工具/软件

硬件型号：华硕（ASUS）S500

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

插入原图。首先打开CAD。选择“插入→光栅图像参照”。浏览选择将要插入的图像（图1）。点击确定。弹出“附着图像”对话框。点击确定。插入图像。此时可输入或移动鼠标自定义图像缩放比例。

此外也可以直接将图像拉进CAD中。方法更简便节省时间。

第2步

对齐图像。直接将需要对齐的图像（图2）拉进CAD中。尽量不要与图1产生遮挡。在图2中找到两个特征点（明显的。不易产生误差的）。此处找到距离较远的两处厂房的两个角。

在命令行输入al对齐命令。选择图2。安装命令行提示操作。

指定第一个源点：在图2的第一个特征点上点击。指定第一个目标点：在图1 的对应位置点击；

指定第二个源点：在图2的第二个特征点点击。指定第二个目标点：在图1的对应位置点击。

这时命令行为“指定第三个源点或<继续>：”。点回车。输入Y。基于对齐点缩放对象。回车。这时图2已经贴合到图1的对应位置了。

最后在边缘查看是否对齐。如果有问题。就回过来再试一次。

第3步

图像调整。修改→对象→图像。可以调整图像亮度。对比度。透明度等。此处讲一下图像的剪裁。

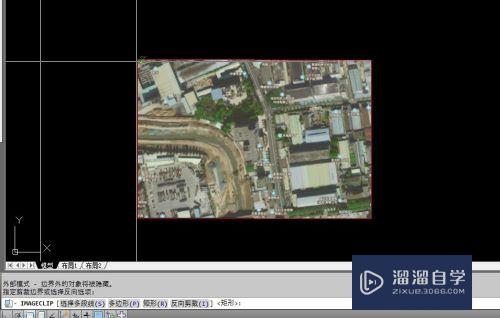

输入imageclip命令。或者选中图像。右键→图像→剪裁。输入“N”。新建边界。根据命令行提示。选择提前创建好的多段线。多边形或者矩形进行剪裁。或者选择矩形并现场绘制矩形进行剪裁。
