CAD可以更轻松地解决最严峻的设计挑战。借助其自由形状设计工具能创建所想像的形状。有时候一些图形的需要。我们得平分好大小再绘制。那么CAD怎样精准平分线段？小渲来告诉大家。

工具/软件

硬件型号：小新Air14

系统版本：Windows7

所需软件：CAD2010

定距等分

第1步

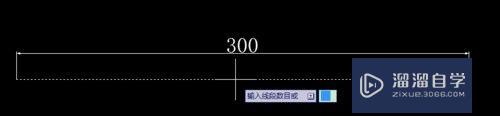

这里以一根长为300mm 的线段为例。如图所示

第2步

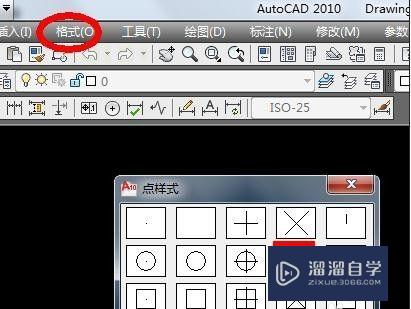

在主界面中点击“格式”→“点样式”。根据需要选择点样式的类型

第3步

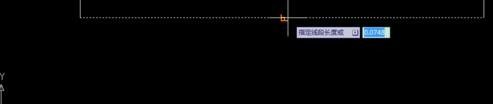

输入快捷键me。然后回车。这时选择直线。就会出现输入定距等分的距离

第4步

输入自己要定距等分的距离。这里以50mm为例。如图所示。等分的六个点

定数等分

第1步

输入快捷键div。回车键。选择直线。就会出现“输入线段数目”了

第2步

输入数字4。回车键。这时。直线上就会出现三个点了。这个直线被分成了四段

第3步

效果如图所示

以上关于“CAD怎样精准平分线段(cad怎样精准平分线段图形)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
