很多CAD图纸都会需要进行标注。但有时候这个位置不适合这个样式的标注。那么CAD2013怎么设置标注样式呢？主要是介绍了线性样式。半径样式。直径样式。角度样式的设置。

工具/软件

硬件型号：机械革命极光Air

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

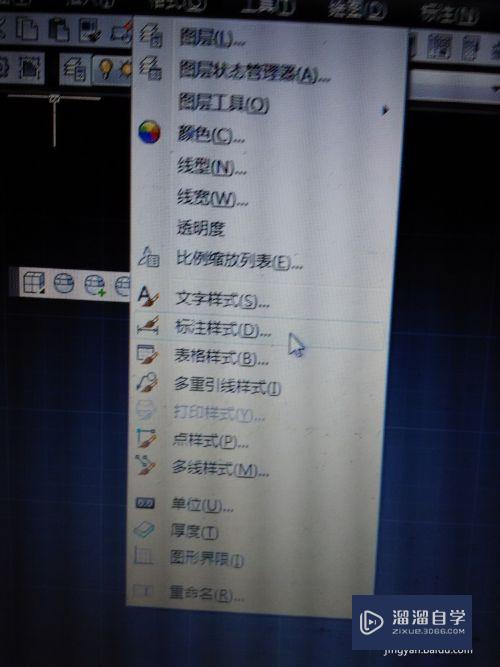

选择‘格式’下的‘标注样式’。

第2步

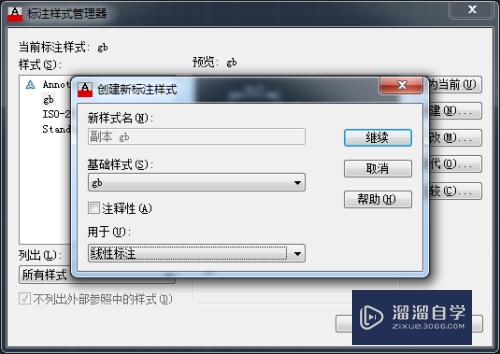

在弹出的对话框中选择’新建‘。并如下图在‘基础样式’中选择gb。并在‘用于’中选择线性标注。继续。

第3步

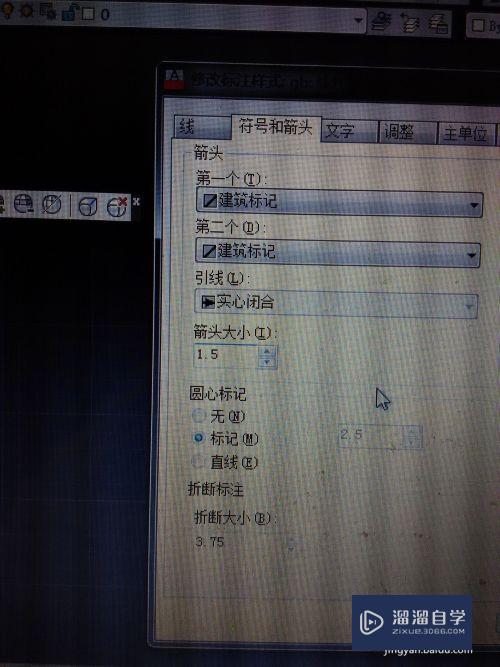

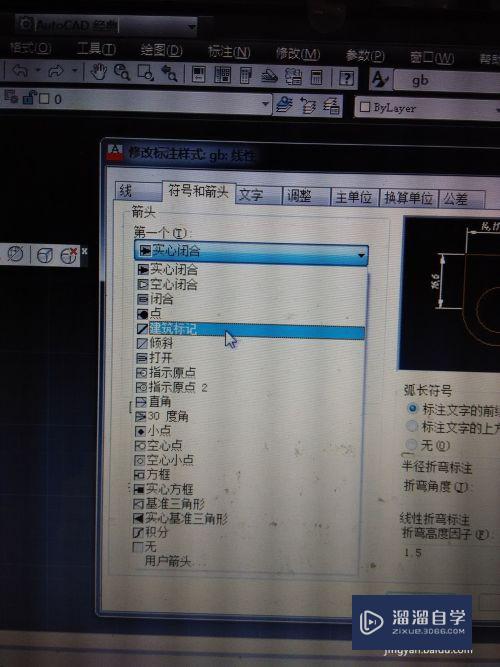

如果是建筑图。则在’符号与箭头‘中将第一箭头与第二箭头改为’建筑标记‘。并将箭头大小改小一点。如1.5。

如果是机械。则不用改。

第4步

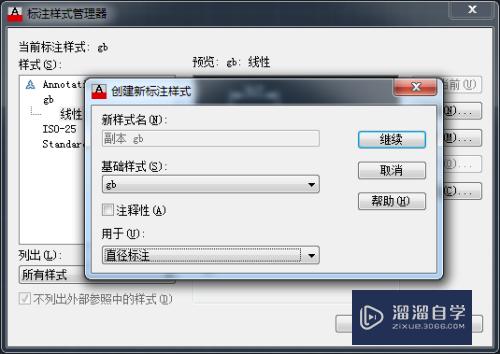

确定。回到主对话框后继续新建一个直径样式。如下图。

第5步

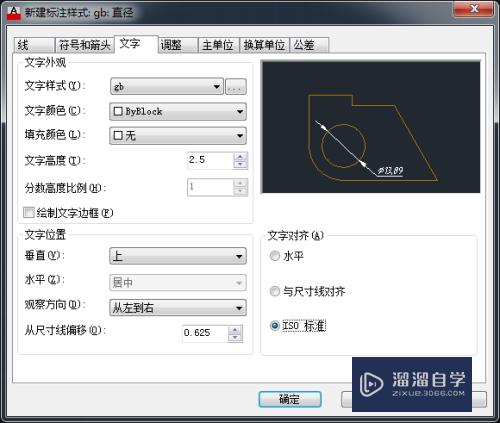

在‘文字’中的’文字对齐‘中选择ISO标准。

第6步

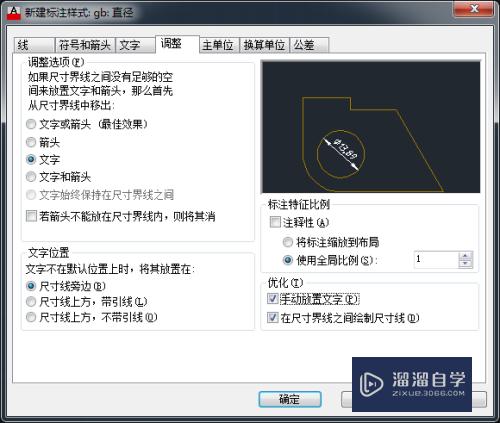

在调整中的’调整选项‘选择’文字‘。这样就完成了直径样式的设置。

半径样式是一样的设置。

第7步

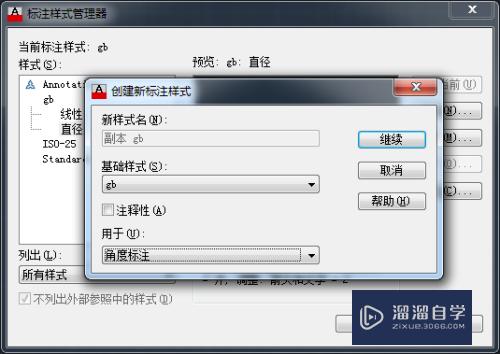

最后是‘角度样式’的创建与设置。只要在’文字‘中的’文字对齐‘中选择水平就可以了。

第8步

到此。子样式就设置完了。
