在CAD里面进行制图时。经常会使用到偏移工具。但有时候不仅无法进行偏移。而且前面标注的信息也不见了。那么CAD无法偏移且标注数值不见了怎么办？大家不妨尝试下面的方法。

工具/软件

硬件型号：华硕无畏15

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

如果你发现CAD无法偏移。标注尺寸值消失。但是复制。移动都还可以。那么你就应该反应出来。这是比例的问题。这里的比例并不是线型比例。而是你所画的图被你不小心放大了千万倍。你需要验证是不是这个问题。

第2步

验证的方法很简单。就是你画一条指定长度的线条或者其它图形。比如画一条‘400’的直线。如果这条直线在感觉没有你之前画出的长。或者你根本就看不到。那么你就可以确定这是你的图形被放大了千万倍。

第3步

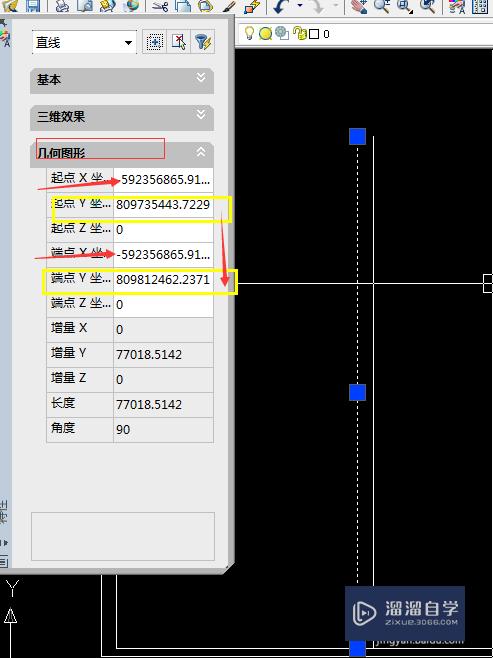

然而。也许你画了老半天的图。老半天的功夫。不能因此就报废了。你还要还原草图。但是又需要尺寸准备。那该如何办到呢。这里也很简单。在你所画的图片里。总有一条直线你是记得其原始尺寸的。当然我们画图的时候。一般都有纸质草图。你选一条有已知长度的直线。双击。调出特性。可以从坐标值计算出长度（如果竖线。起点和端点X坐标值是相同的。那么就可以从Y坐标值记算出其长度）。那么再用实际的长度。除以这个长度。得出一个比值。

第4步

得出一个值之后。复制它。在CAD图界面输入指令‘SC'。选择图中所有的线条。空格键一下。再选择一个基点。然后粘贴数值。回车一下。你会发现界面上只有背景颜色。或者只看到一个小点。如果有小点。那你可以找到你的图形。如果没有小点。那么就双击鼠标中间的滚轮。就会看到自己之前所画的草图。如果你的鼠标没有滚轮（现在的鼠标一般都有）。还可以输入命令ａ。再输入ｅ。回车一下。就ＯＫ了。

以上关于“CAD无法偏移且标注数值不见了怎么办(cad无法偏移且标注数值不见了怎么办呢)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
