CAD在全球广泛使用。可以用于土木建筑。装饰装潢。工业制图。工程制图。电子工业。服装加工等多方面领域。我们画图时经常会使用坐标。那么CAD坐标数据怎么整理？小渲来分享一套自己的方法。

工具/软件

硬件型号：机械革命极光Air

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

首先从贴片机内拷贝出坐标档

第2步

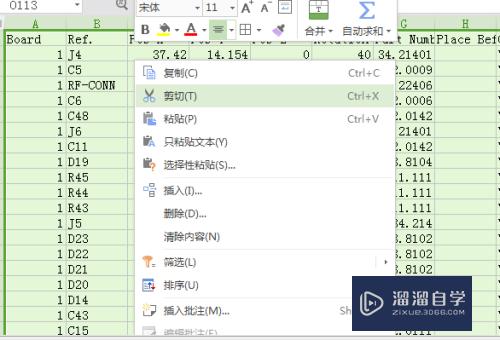

打开文件,可以看到很多条目内容,我们只需要其中一块板的资料。所以剪切下其中第一块板的数据

第3步

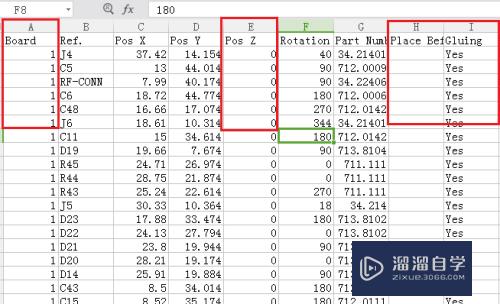

将剪切好的数据复制到新的页面。删除掉画红框的多余的条目资料

第4步

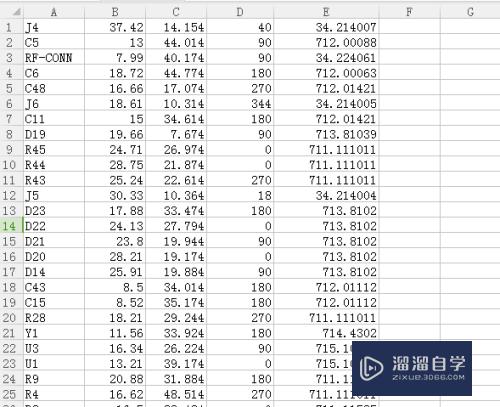

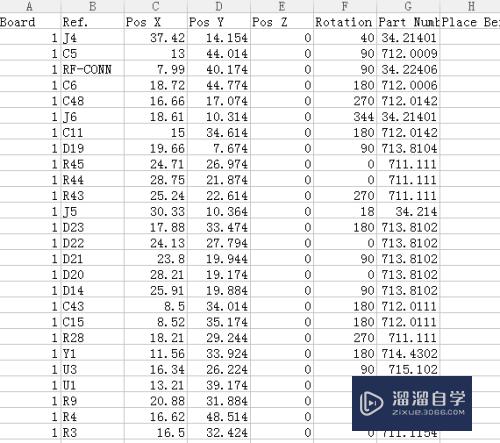

整理的资料要按固定顺序排列。如下图

第5步

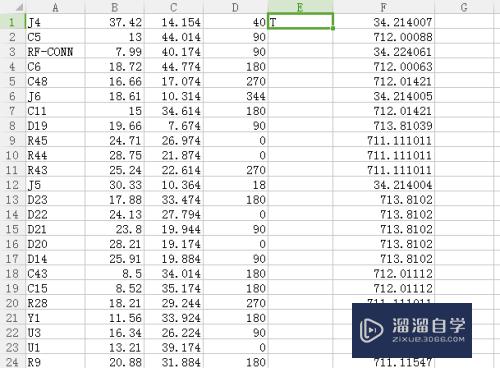

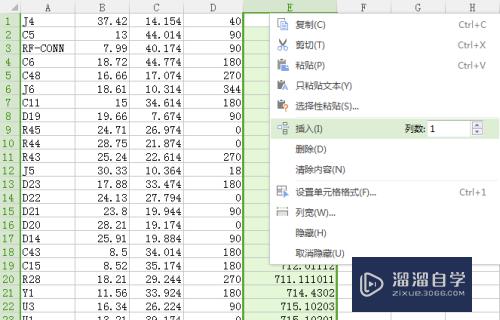

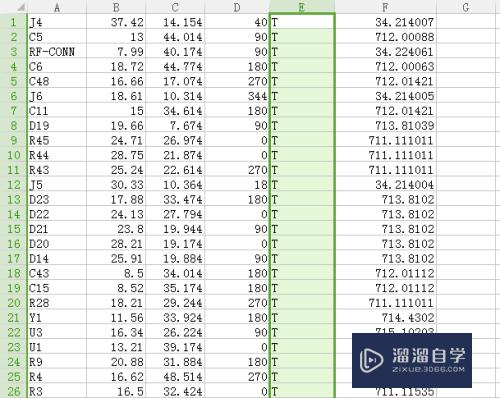

其中我们还要插入一栏代表正反面的Ｔ或者Ｂ。插入位置是在料号的前面。插入后第一栏输入Ｔ。在右下角鼠标双击会直接复制到整列。

第6步

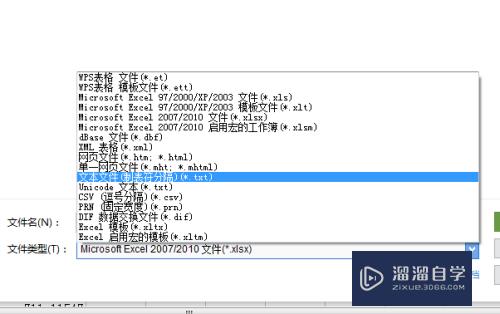

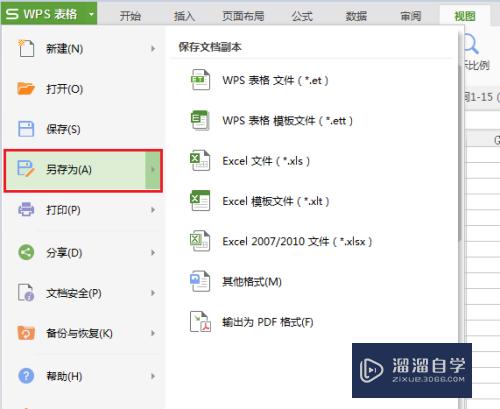

点击另存为,选择文本文件,输入名称后。保存

第7步

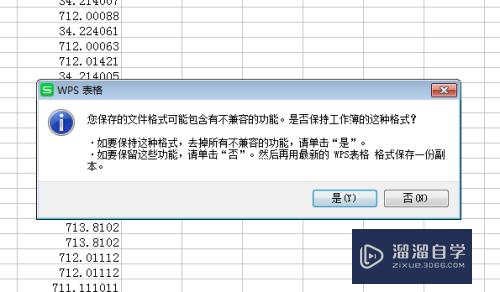

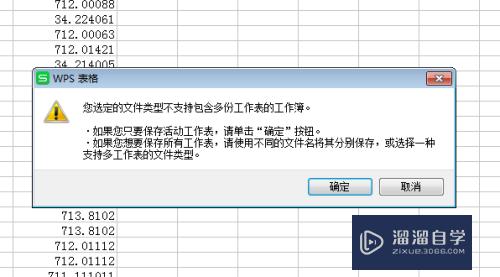

弹出的提式选择确定。两次后保存ＯＫ

第8步

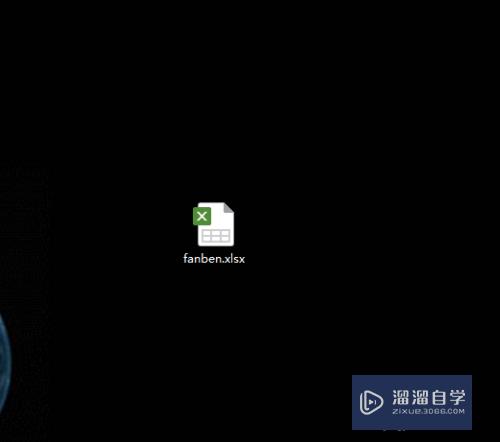

点击保存的文本文件。按Ｆ２。将后缀名改为.AOI之后。就变成机台可用的ＣＡＤ档案了。
