关于CAD直线命令如何正确使用。很多小伙伴都不是很了解。直线命令是我们绘图时必备的工具。所以一定要了解。今天小渲整理了教程来帮助大家。

工具/软件

硬件型号：华硕（ASUS）S500

系统版本：Windows7

所需软件：CAD2018

方法/步骤

第1步

先是直线命令执行方式。按快捷键L（输入法英文状态下）。

第2步

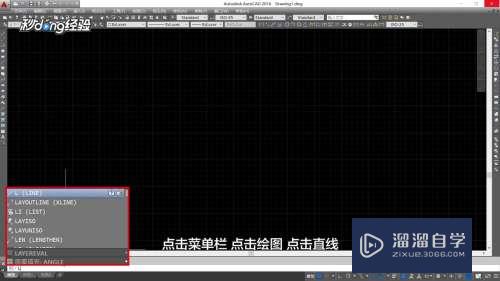

点击“菜单栏”。点击“绘图”。点击“直线”。

第3步

点击“功能区”。绘图面板中的直线按钮。

第4步

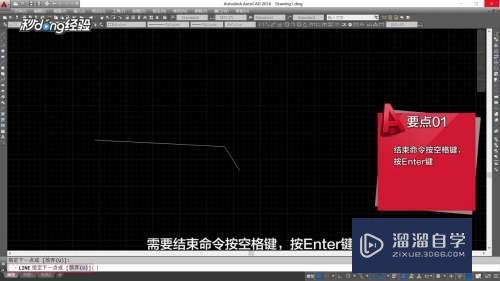

需要结束命令按空格键。按Enter键。

第5步

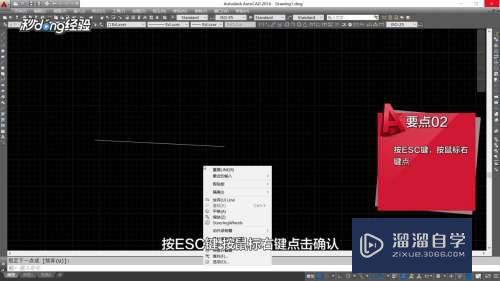

按ESC键。按鼠标右键点击“确认”。

第6步

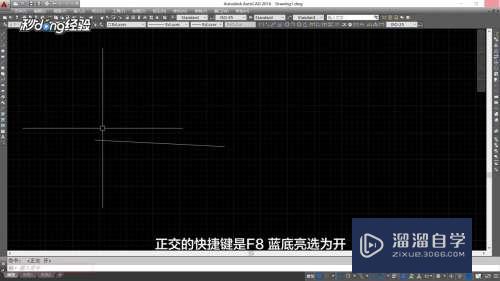

状态栏的四个功能。正交：快捷键是F8。蓝底亮选为开。

第7步

正交打开后。直线只能在水平和垂直方向绘制。

第8步

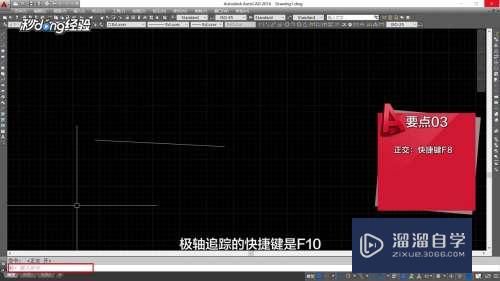

极轴追踪的快捷键F10。

第9步

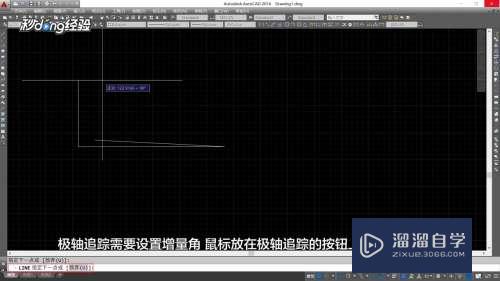

极轴追踪需要设置增量角。鼠标放在极轴追踪的按钮上。单击鼠标右键。

第10步

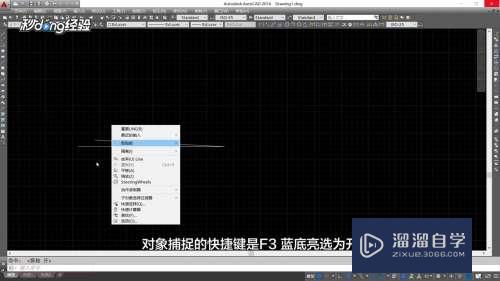

对象捕捉的快捷键是F3。蓝底亮选为开。

第11步

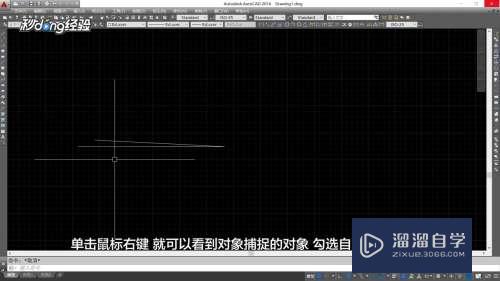

单击鼠标右键。就可以看到对象捕捉的对象。勾选自己需要的即可。

第12步

对象捕捉追踪的快捷键是F11。

第13步

使用对象捕捉追踪。可以沿着基于对象捕捉点的对齐路径进行追踪。

第14步

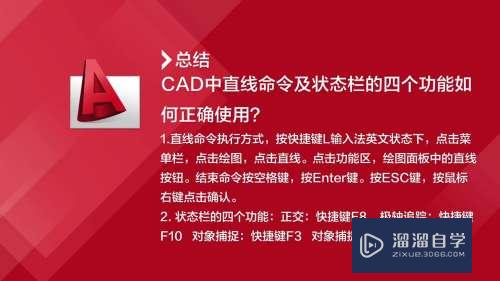

总结如下。

以上关于“CAD直线命令如何正确使用”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
