CAD在进行绘制图纸时。我们需要规划好图形的大小。以及所占的面积。所以经常会需要进行等分的情况。那么CAD怎样进行等分线段？小渲来分享一个简单的方法给大家。

工具/软件

硬件型号：联想ThinkPad P14s

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

打开CAD软件主界面。选择格式-点样式。如图所示。

第2步

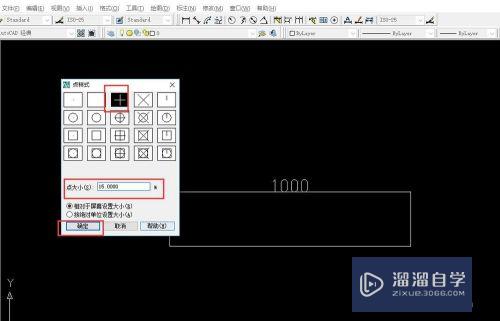

选择点样式的符号和点大小。最后确定。点样式是用来区分等分线段的标注。

第3步

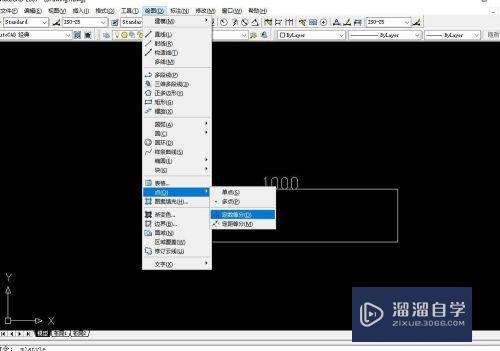

选择绘图-点-定数等分。如图所示。

第4步

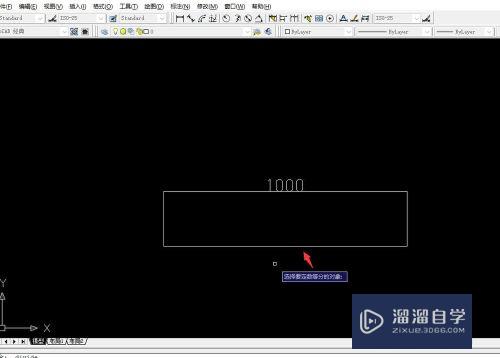

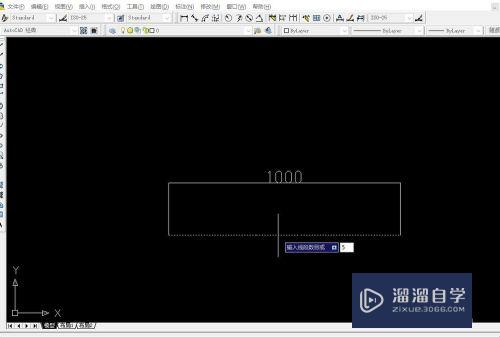

下一步。选择对象。回车后输入线段数目为5。如图所示。

第5步

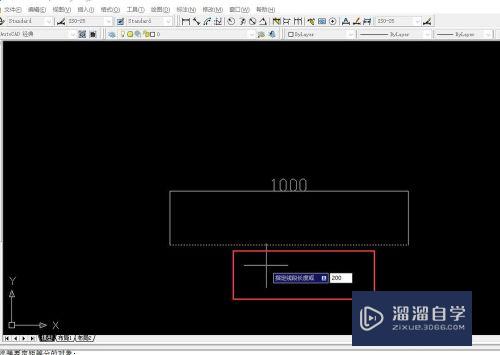

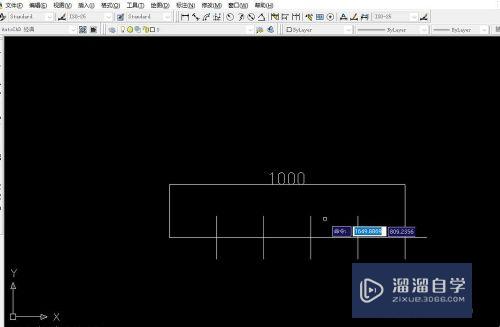

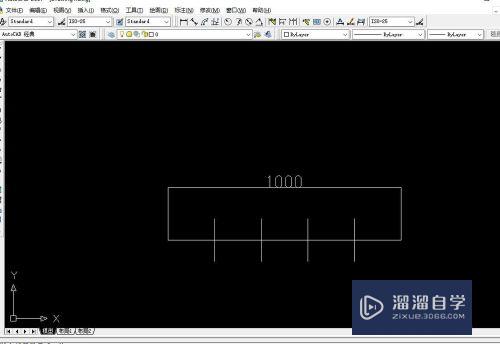

回车后。线段等分为5段的效果如图所示。若选择定距等分。即输入线段长度为200。回车后。定距等分效果如图三所示。

以上关于“CAD怎样进行等分线段(cad怎样进行等分线段的快捷键)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
