CAD是比较常用的平面图纸设计软件。在画图时。我们经常会借助坐标的帮助。但是CAD定位点时怎么提取两个点的坐标呢？提取坐标很简单。本次教程就来告诉大家。

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：CAD2012

对象追踪

第1步

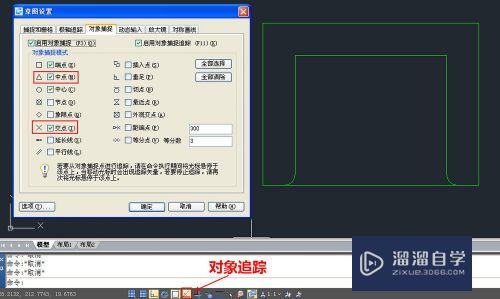

首先确认打开了中点和交点捕捉方式。确认底部状态中的对象追踪按钮被按下。如下图所示。

第2步

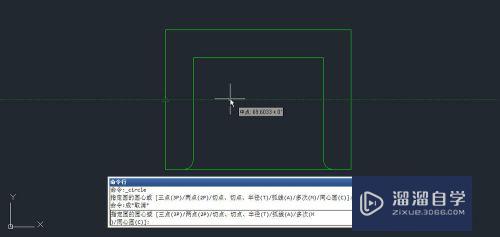

输入C回车。执行画圆命令。将光标移动到侧面直线的中点处。出现中点捕捉标记时横向移动光标。如下图所示。

第3步

我们可以看到在中点处出现了一个十字标记。同时沿中点出现了一条虚线。这就是从捕捉点延伸出来的极轴。

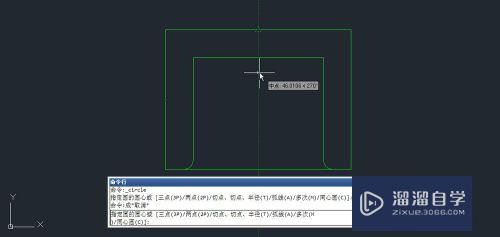

将光标移动到顶部直线的中点附近。当出现中点捕捉标记的时候向下移动。如下图所示。

第4步

从这个中点也会延伸出一条极轴。如果仔细观察。会发现之前捕捉的侧边中点处还有一个小的十字。

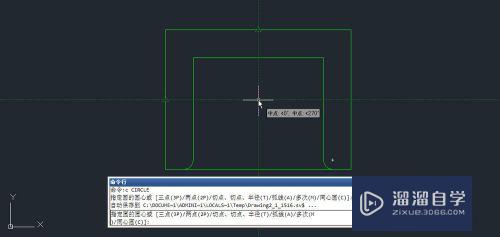

继续向下移动光标。直到两条极轴同时出现。如下图所示。

第5步

在两条极轴的交点处我们可看到交点的标记。

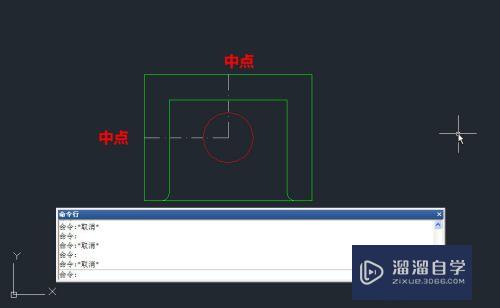

单击。即可确定圆心位置。输入圆的半径。就可以完成绘制。

点过滤器

第1步

在上面提供的经验引用中已经有详细的操作步骤。这里就简单的讲一下。

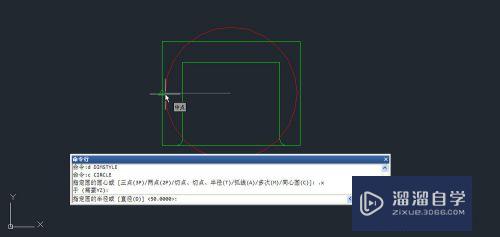

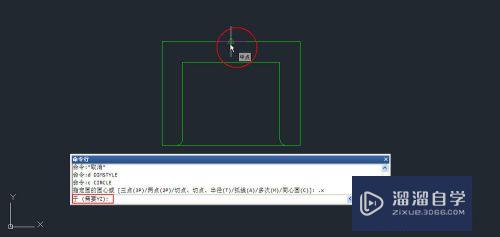

输入C回车。执行画圆的命令。输入.x。捕捉顶部直线的中点。如下图所示。

第2步

在提示（需YZ）时捕捉侧边的中点。即可完成圆心的定位。如下图所示。

小结

当然还有其他的办法。上面是两种相对简单的方法。这两种方法各有优劣势。对象追踪无需输入任何参数。但操作起来稍微麻烦一点。需要比较拖动光标到比较准确的位置。点过滤器需要多输入一个.x或.y。但定位起来稍微简单一点。在实际操作中用哪个功能取决于个人的习惯和喜好。

对象追踪不止可以完成类似操作。还可以满足更多的定位需求。具体可参看相关经验引用。
