CAD在打开图纸运用过程中。经常遇到一些常见的问题。明明用的0.6磅的线画出的图形或线段。显示的却和其它线条图案一样粗。所以CAD圆的精度不够线宽不显示怎么办？我们一起来看看吧！

工具/软件

硬件型号：联想ThinkPad P14s

系统版本：Windows7

所需软件：CAD2012

显示/隐藏线宽：

第1步

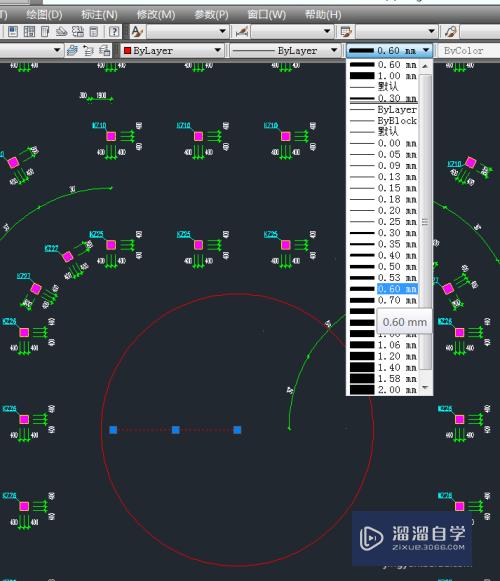

如图。我们用0.6磅的线宽画了一个圆和一条直线。显示的却和周围普通的圆弧粗细一样。无法区分。

第2步

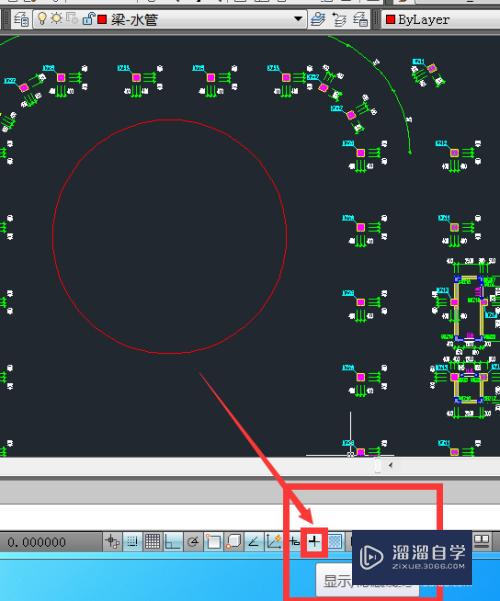

点击屏幕下方功能菜单里的“显示/隐藏线宽”打开。

第3步

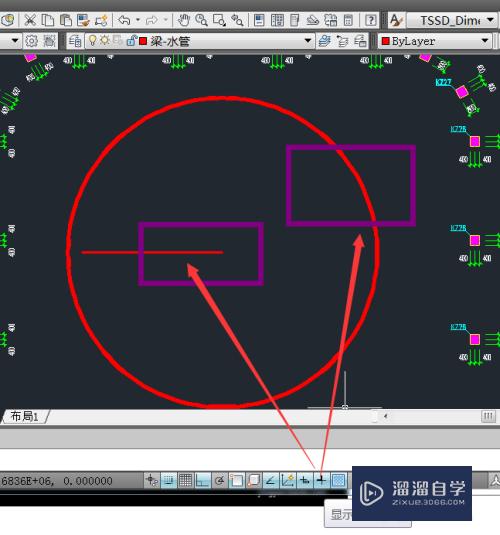

打开显示线宽的功能后。线宽的区别就会一目了然。

圆/圆弧的精度调整：

第1步

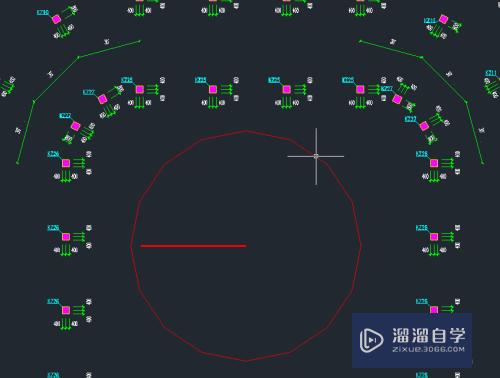

打开图纸。或者自己需要画个圆/圆弧。视图发现其犹如多边形。

第2步

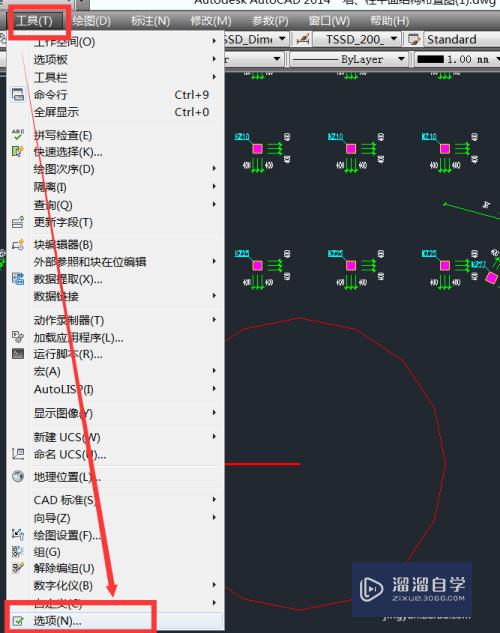

输入指令“OP”。或者在屏幕上方的“工具”——“选项”。进入主界面。

第3步

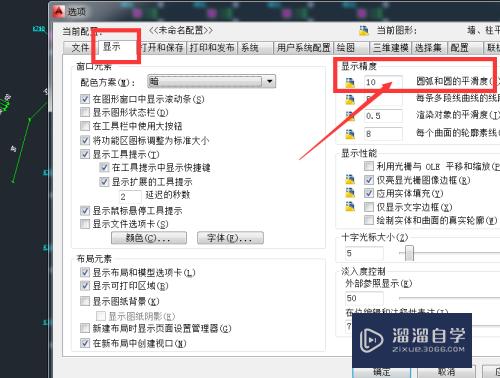

“选项”——“显示”——“显示精度”。调整“圆弧和圆的平滑度”前面的数值。注意：数值大小只能在（1-20000以内）。

第4步

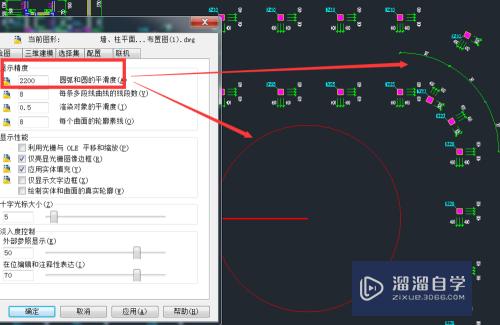

输入完成后点击应用查看效果。满意后点击确定即可。

以上关于“CAD圆的精度不够线宽不显示怎么办(cad圆的显示精度怎么调)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
