CAD是非常不错的精确绘图软件。我们可以使用各种命令进行绘制图纸。但一些小伙伴刚接触CAD画图时。会发现精准度不高。总会有偏差很抓狂。那么CAD怎么有效的控制精度？大家不妨试试下面的方法。

工具/软件

硬件型号：华硕（ASUS）S500

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

应该说。这个问题是很基本很入门的CAD操作问题。上面评论里也说的很清楚了。但是呢。细究起来。这也是个很有意思的问题。很多同行都知道。几乎所有的建筑CAD图纸里都会有碎数的存在。比如标注为600的一根线。你用di命令一量。出来的测量长度是599.8456。这几乎是建筑设计领域的一个千古之谜。到底是什么原因造成的呢？

第2步

至少在建筑绘图领域。据我所知。几乎没有人用栅格捕捉。并不是说它不可以。只是平均来说。使用栅格的效率实在是太低。就像程序员编程。不同的代码可能都能达成同样的目的。但我们更倾向于那些简洁。高效。出错率低的解决方案。

第3步

在有些人看来。这并不是什么大问题。实际工作中。也确实有很多人直接修改标注里的文字来控制最终效果。比如一条线。应该是600。但标注一下发现是597。那3毫米到底差在哪里。找起来实在太费劲。索性直接ctrl+1。在属性里把597这三个字人工改成600。毕竟。图纸最终是看文字标注的尺寸。而不是拿比例尺直接量取。何况差的也不多。

第4步

不过。随着协同设计。BIM技术。以及信息技术在整个行业的蓬勃应用。这个问题应该得到足够的重视。可能在不远的将来。打印出来的二维图纸就将退出历史舞台。整个行业都使用电子图纸乃至电子三维数据模型。结构计算。概预算。绿色节能计算等等后续软件也要直接读取相关数据。这样。对绘图数据精确度的要求相应就提高了。

第5步

图纸中不断累积的小错误小误差总归是个隐患。何况这些并不是不可避免的。养成良好的绘图习惯。掌握合理的绘图方法。就能在不影响效率的前提下尽量减少这样的错误。

明白图纸对象间的尺寸意义和定位关系

第1步

CAD绘图不是艺术创作。也不像PS。Painter那些处理像素图片的软件。CAD的目的是矢量图。图纸只是一个表象。重要的是这个表象所承载的设计信息。画一个圆形。它可能是个直径100的管道。可能是个直径500的柱子。也可能是个直径1000的圆形窗户。不能只是大致的画一个差不多的。一定要输入100。500。1000这些数值。圆的样子不重要。重要的这些数值承载的设计信息。

第2步

直径500的管桩。最小间距是3.5倍桩径。也就是1750。那我复制这个管桩的时候。就要输入复制距离1750。而不是挪动鼠标。觉得距离差不多是1750了就一点左键。

第3步

其它的各种移动。复制。镜像。倒角。圆角。阵列等等都是如此。每一步操作都要做到：要么鼠标点在捕捉定位点上。要么键盘输入数值。杜绝鼠标乱点。做到这一点准则。就能保证基本的绘图精度。

第4步

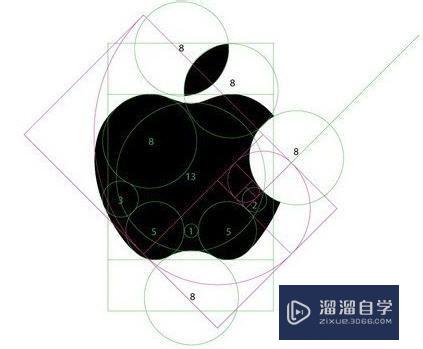

这一点也是一个设计概念的体现。就像苹果公司的标志。并不是乱画的。切线关系。圆角半径。角度关系都是定死的。反面例子就是一些很粗糙的方案设计图纸。一量平面图上的窗户宽度。有的是1795。有的是1807。一看就是用鼠标随手一点。没有最起码的对设计的控制。

合理使用对象捕捉

第1步

对象捕捉是个很有用的功能。但是要合理使用。对象捕捉中的“最近点”“外观交点”“平行”和“延伸”一般情况下都要关掉。防止计算机替你选择错误的定位点。比如你要画一条线段。线段的终点应该是某个圆的圆心。你把鼠标移到圆心附近。一般情况下会自动捕捉“圆心”。但如果你的“圆心”捕捉选项处于关闭状态。而“最近点”选项是打开的。那就无法定位到圆心。虽然看上去很接近。但其实并不是几何学意义上的那个圆心。

适当的定期检查

第1步

绘图的步骤很多很杂乱。应该养成定期检查的好习惯。以免错误越积累越多。最终覆水难收。进退两难。尤其是从其它文件拷贝粘贴过部分图形之后。更要做必要的检查。防止太离谱的错误。

设置合理的单位精度

第1步

按照图纸的性质不同。选择合理的单位精度设置。如果要求低一些。可以设置成0。这样599.8854这样的小错误会被自动忽略；要求高的话。可以设置成0.0000。这样自己可以掌握真正的图纸精度。杜绝小错误。一个小窍门就是可以把标注的单位精度改成0.0000。这样大多数标注都是600.0000。1000.0000。极个别的那些599.8854就很扎眼。很容易就能找出错误的地方。打印图纸的时候再把标注样式的单位精度改掉。打印出来的图纸就又都是600。1000了。

第2步

其实这个东西跟其它绘图技能都是绑定的。一份图层设置合理高效。文字标注等各种样式简洁明了的CAD文件。不太可能会有很多精度不够的问题。反之。一份充斥着精度错误的CAD文件。必定没有图层。样式的概念。打开这些设置一看肯定是一塌糊涂。

第3步

这两者的差距是巨大的。表达同样内容的图纸。好比同一个小区差不多的2#楼和3#楼图纸。不同的人来做。有的只有几百KB。有的动辄就上10MB。这就像写程序一样。各种变量。参数。定义等等都很清晰的。一般没有太大的bug。代码也很简洁易读。反之。概念和思路不清楚。各种定义一团糟。肯定bug也特别多。代码也极其臃肿。

第4步

至于题目里提到的CAD插件。这又是个很有争议的问题。我个人从来不用任何插件。包括天正。理正。探索者。一概不用。纯CAD绘图。不敢说最快。但在同等质量下。不会比一般人慢。其一。CAD本身足够强大。其二。插件们太烂。不是粗制滥造就是强奸用户体验。比如各种自定义字体甚至是自定义对象类型。其三。设计协同越来越多。你有插件不代表合作设计的同事们有。数据交换很困难。

第5步

其实CAD设计。重要的是存储于其中的设计数据。而不是输出的那个图形的样子。可惜很多插件的作者都没转过这个弯来。很多插件的设计目的甚至就是让你更方便的把标注的597改成600。在这种思维导向下。很难实现精确的数字化。参数化设计。
