在CAD中绘制椭圆的方法很多。利用中心点绘制椭圆。所以灵活的运用CAD的功能。很多图形都有多种办法画出来。今天就来分享CAD怎么用轴端点绘制椭圆的。

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

说到用轴端点绘制椭圆。就要讲讲轴端点。CAD中椭圆有两条轴线。轴端点就是长轴和短轴的端点长轴就是指。一整条轴的长度。半轴。就是二分之一轴的长度。

第2步

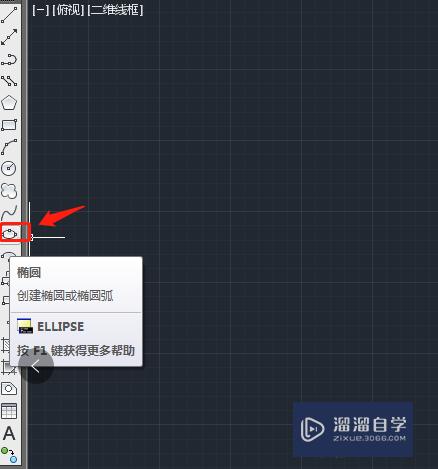

打开CAD软件。在工具栏找到椭圆工具。进入椭圆命令。也可以在命令行输入快捷键el。空格或回车确认。进入椭圆命令。

第3步

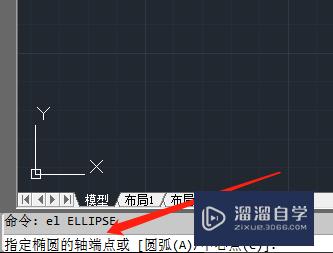

进入椭圆命令后。命令行提示：指定椭圆的轴端点或 [圆弧(A)/中心点(C)]；

可以在画板上点击确定。也可以在命令行输入数值确定椭圆的轴端点。空格或回车确认。

第4步

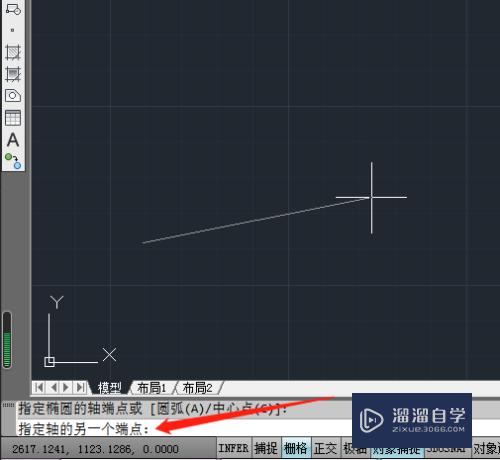

命令行继续提示：指定轴的另一个端点；

这里就是要确定一条轴的长度。可以在画板点击确定。也可以在命令行输入数值确定轴的长度。回车或空格确认。

第5步

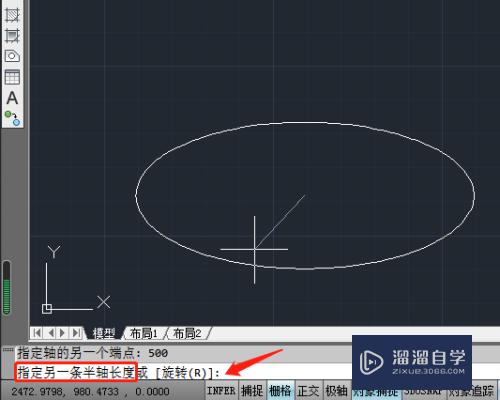

命令行又提示：指定一条半轴长度；

这里要绘制第二条轴。注意。这里提示的是半轴。就是轴长的二分之一。

在命令行输入半轴长度。回车或空格确认。

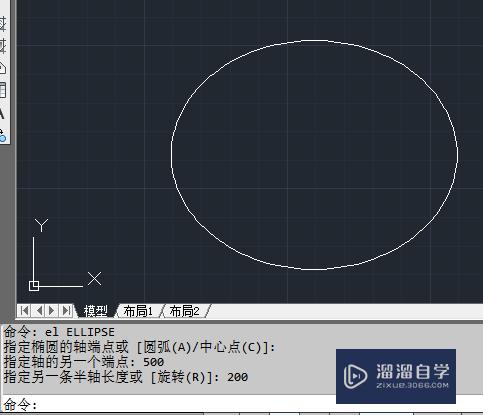

第6步

很简单。快捷的就绘制好了一个椭圆。是不是很方便。快来试一试吧！

以上关于“CAD怎么用轴端点绘制椭圆(cad怎么用轴端点绘制椭圆图形)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
