在用CAD2014工作时会遇到各种各样的问题。比如需要测算折线段的总长度。经常会遇到工程图纸会需要测量的情况。但不需要担心。因为软件里面有自带功能。下面一起来看看CAD怎样测算折线段的总长度吧！

工具/软件

硬件型号：机械革命极光Air

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

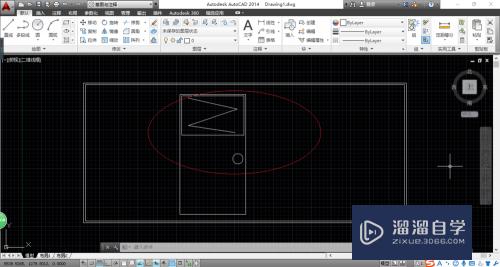

启动AutoCAD 2014辅助设计软件。如图所示。按照设计数据创建图形文件。本例要求测算折线段的总长度。

第2步

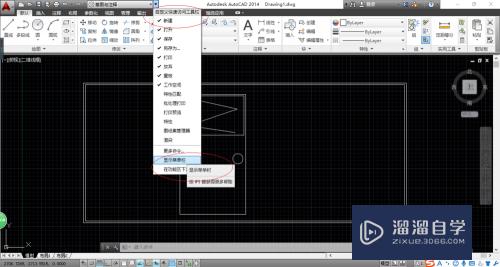

如图所示。点击自定义快速访问工具栏向下箭头。弹出下拉选项列表。选择"显示菜单栏"项。

第3步

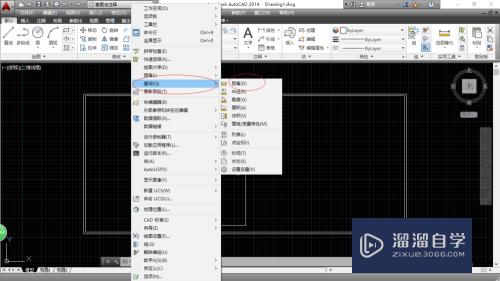

唤出"系统菜单栏"区。如图所示。点击"工具→查询"子菜单向右箭头。弹出级联菜单选择"距离"项。

第4步

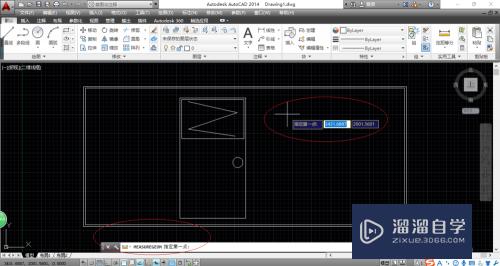

如图所示。命令窗口显示"MEASUREGEOM 指定第一点"。拾取折线段的第一个点。鼠标左键确认。

第5步

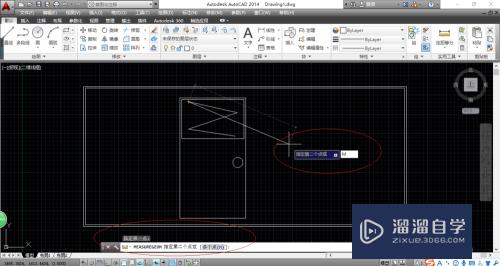

命令窗口显示"MEASUREGEOM 指定第二个点或［多个点(M)］"。如图所示。输入字符"M"。按回车键确认。

第6步

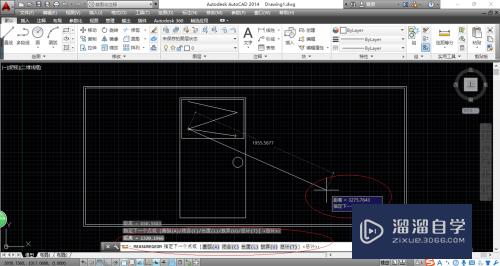

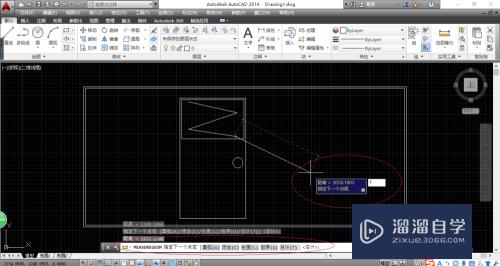

如图所示。命令窗口显示"MEASUREGEOM 指定下一个点或［圆弧(A)闭合(C)长度(L)放弃(U)总计(T)］"。依次拾取折线段的下一个点。鼠标左键确认。

第7步

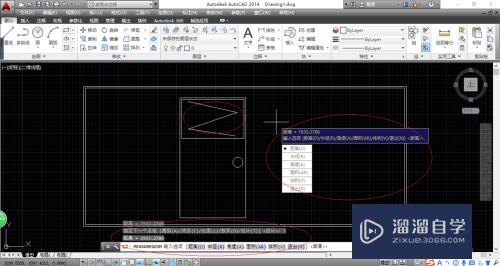

命令窗口显示"MEASUREGEOM 指定下一个点或［圆弧(A)闭合(C)长度(L)放弃(U)总计(T)］"。如图所示。输入字符"T"。按回车键确认。

第8步

如图所示。完成测算折线段总长度的操作。本例到此结束。希望对大家能有所帮助。
