CAD是可以对面积进行计算的。所以很多工程图纸的设计师在使用CAD的时候。常会接触CAD的工具来计算。但是很多小伙伴不知道CAD计算面积命令在哪里怎么用。因此今天的教程来帮助大家。

工具/软件

硬件型号：微软Surface Laptop Go

系统版本：Windows7

所需软件：CAD2014

.

第1步

打开一个文档。准备计算下图中红框内的矩形面积

进入面积计算命令的方法一

第1步

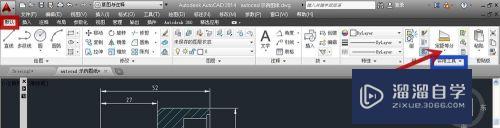

点击“默认”选项卡（图中红框）中的“实用工具”（图中蓝框）内的“定距等分”的下拉箭头（图中红色箭头所指）

第2步

在弹出的菜单中点击“面积”（图中红色箭头所指）

进入面积计算命令的方法二

第1步

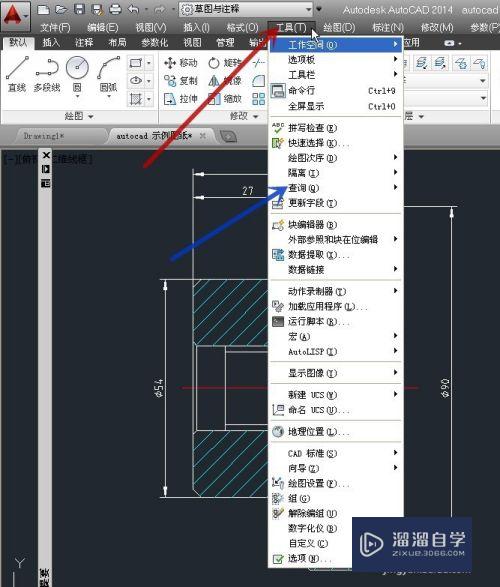

点击屏幕顶端主菜单栏的“工具”（图中红色箭头所指）。在弹出菜单中点击“查询”（图中蓝色箭头所指）

第2步

再在弹出菜单中点击“面积”（图中红色箭头所指）

进入面积计算命令的方法三

第1步

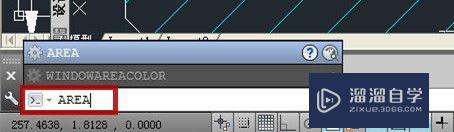

在屏幕左下角的命令栏内。利用键盘打“area”（图中红框）。再按回车

怎样计算面积

第1步

进入“面积”命令后。按照左下角命令栏的提示。逐个点相应的角点（图中红色箭头所指）。被计算的面积会以绿色显示

第2步

在这里的示例是计算一个矩形。因此是点四个顶点。再按键盘上的回车键。则显示相应的面积数值（图中红框）

完成面积计算
