在CAD进行图案填充时。我们经常会遇到图案不封闭。无法填充的现象。很多朋友不知道CAD不封闭图形怎么填充图案。其实找到技巧就简单了。下面一起来看看操作方法吧！

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD 2018

方法/步骤

第1步

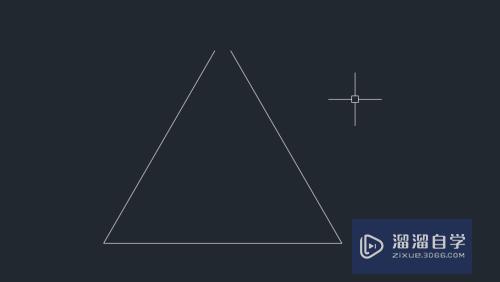

这是一个有缺口的三角形。缺口宽度大约12个单位。下面我们以这个三角形为例。进行演示。

第2步

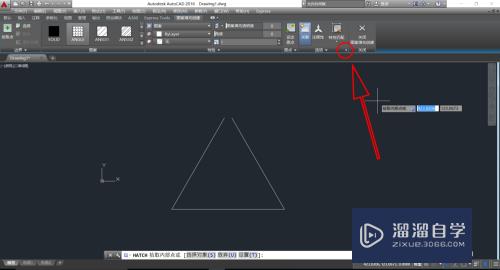

按下H键。空格。出现“图案填充创建”上下文菜单。按下“选项”面板中的小箭头。弹出”图案填充和渐变色“对话框。

第3步

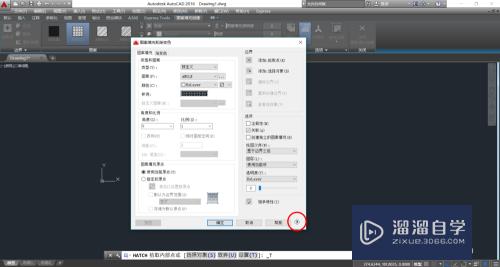

单击对话框右下角的小箭头。将对话框展开。

第4步

调整“允许的间隙”。“公差”只能是0到5000之间的数。小于该值的间隙将被忽略。这里我们设置为100。

第5步

单击要填充的三角形。弹出一个警示窗口。单击“继续填充此区域”。

第6步

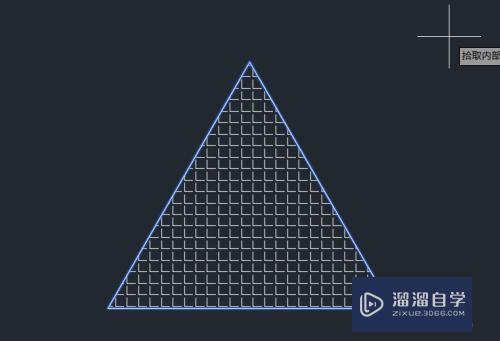

这样我们就完成了不封闭三角形的图案填充。
