CAD是一款非常实用的绘图建模软件。软件的应用领域广泛。如建筑。土木工程。电器工程和制造业等。一些电路工程图里。常会需要进行开关的绘制。但是CAD怎么画单极拉线开关？小渲来演示一遍给大家看看。

工具/软件

硬件型号：联想ThinkPad P14s

系统版本：Windows7

所需软件：CAD 2017

方法/步骤

第1步

打开CAD。点击左侧工具栏的插入块工具。如下图。

第2步

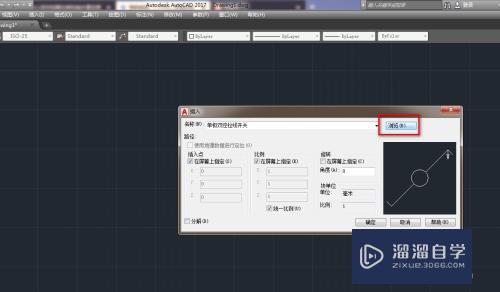

点击浏览。找到我们要插入的块。如下图。

第3步

选择需要使用的块。点击打开。如下图。

第4步

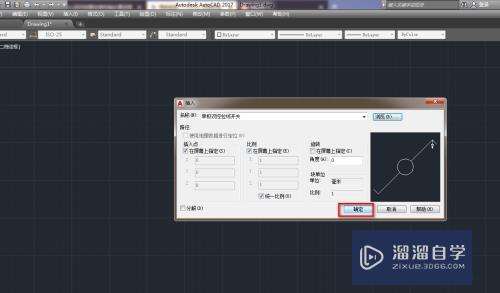

点击确定。来完成插入。这里我们可以勾选使用缩放和旋转。如下图。

第5步

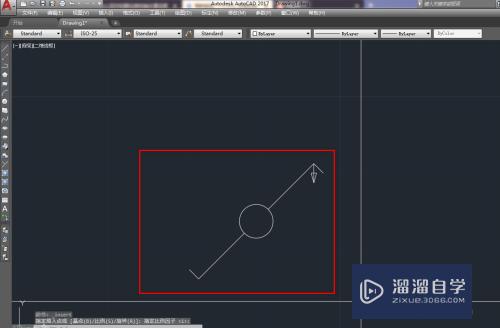

在作图区插入已经绘制好的单极双控拉线开关。如下图。

第6步

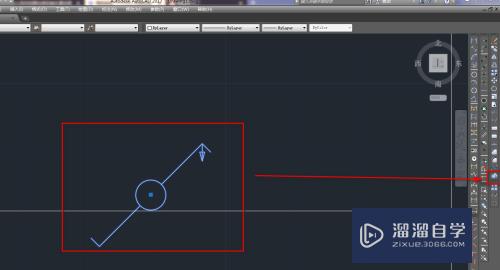

选择图块。点击打散工具。如下图。

第7步

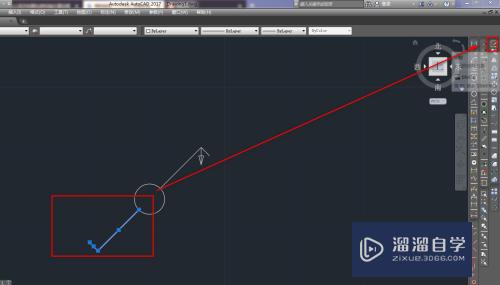

使用删除工具将多余的线段删除。如下图。

第8步

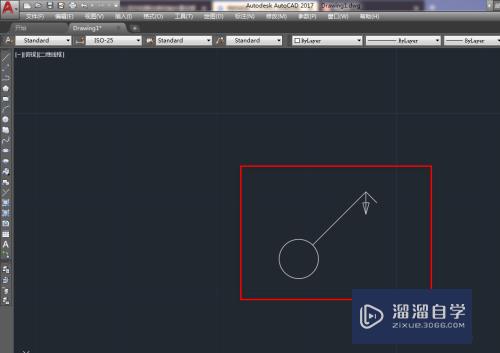

这样我们就绘制好了单极拉线开关。如下图。

以上关于“CAD怎么画单极拉线开关(cad单极开关的绘制)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
