CAD中显示极轴追踪矢量。显示全屏追踪矢量。显示自动追踪工具提示分别是什么意思。很多小伙伴都分不清楚。也不知道如何使用。所以今天来讲解一下CAD怎么显示极轴追踪矢量的。

工具/软件

硬件型号：华为笔记本电脑MateBook 14s

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

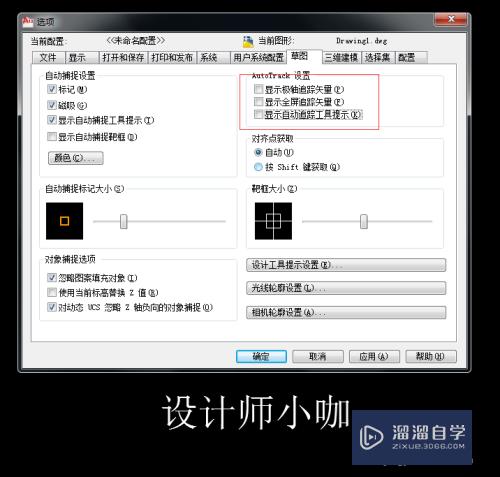

在auto CAD选项（直接输入OP进入）中。有一个auto Track设置。其中有三个选项：

1。显示极轴追踪矢量

2。显示全屏追踪矢量

3。显示自动追踪工具提示

如图：

第2步

这三个选项分别是什么意思了。我们一起来探讨一下。

1。显示极轴追踪矢量：

这个定义。重点在显示两个字。当你极轴追踪打开（快捷键：F10）。你勾选了显示极轴追踪矢量这个选项。就会根据你极轴追踪设置的增量角（敲黑板：增量角哈）。进行极轴追踪显示极轴线。如果没有勾选。就不显示极轴线

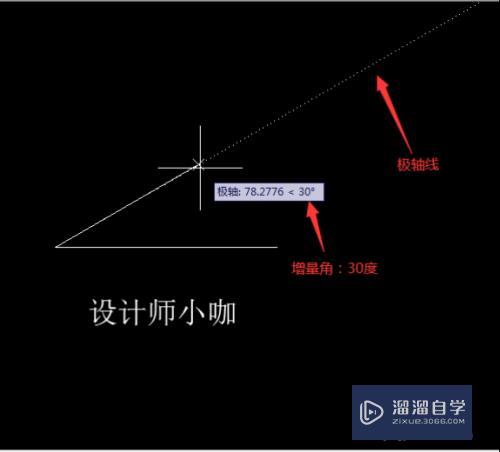

举个例：你画一条直线。你勾选了显示极轴追踪矢量选项。当你旋转到你设置的增量角度时。就会显示一根极轴线。如图：

第3步

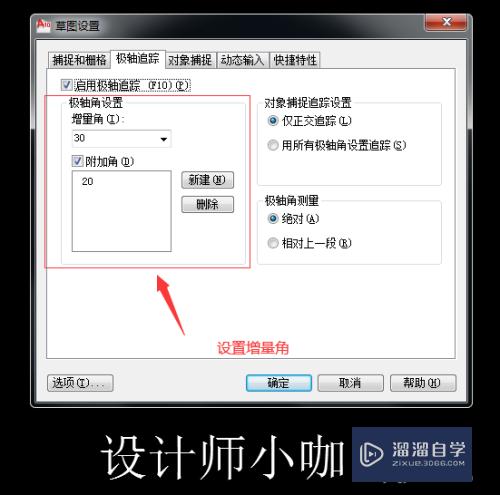

PS：增量角的的设置。如图：（命令栏。输入DS回车）

第4步

2。显示自动追踪工具提示：

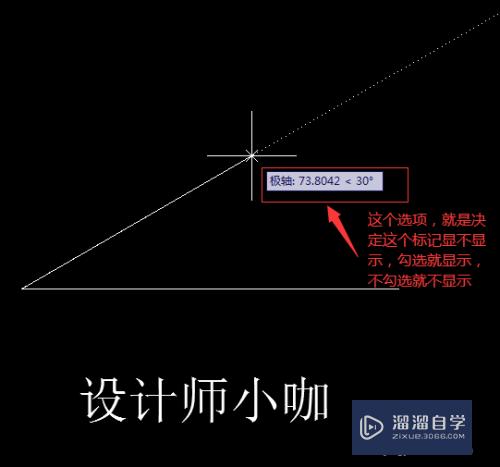

这个选项。重点在提示两个字。说的简单一点就是对极轴追踪进行一个标签提示。如图：

第5步

3。显示全屏追踪矢量：

这个选项。重点在全屏两个字。勾选了这个选项。极轴线就会全屏显示。如果没有勾选。极轴线就只会显示很短的一段。如图：

第6步

没有勾选显示全屏追踪矢量

以上关于“CAD怎么显示极轴追踪矢量(cad怎么显示极轴追踪矢量数据)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
