CAD是一款非常精密的软件。在制作钢结构或者土建等领域上。都会需要使用到CAD。软件还有大量的工具方便我们制图。那么CAD如何创建涡状线？对于新手来说很难。下面我们一起来看看绘制技巧吧！

工具/软件

硬件型号：戴尔DELL灵越14Pro

系统版本：Windows7

所需软件：CAD2012

方法/步骤

第1步

如下图所示。

打开AutoCAD2012软件。新建一空白的CAD文件。

另存为：AutoCAD如何创建涡状线

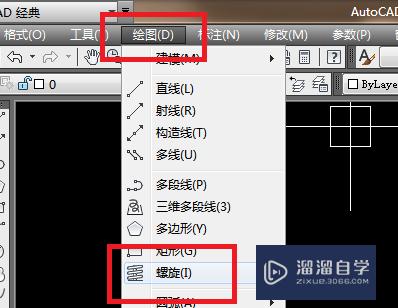

第2步

如下图所示。

执行【绘图——螺旋】。激活“螺旋”命令。

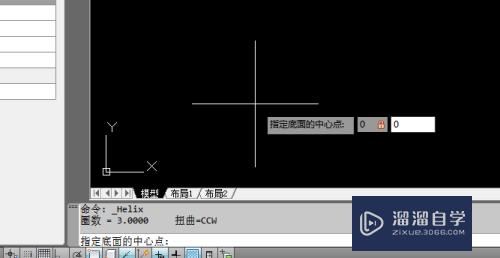

第3步

如下图所示。

看软件左下角的信息栏。

要求指定底面的中心点。

输入“0,0”。回车。

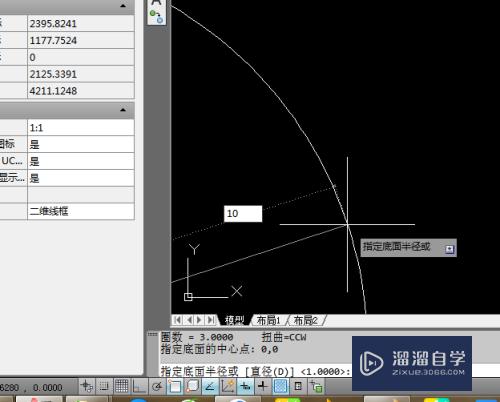

第4步

如下图所示。

要求指定底面半径。

输入10。回车。

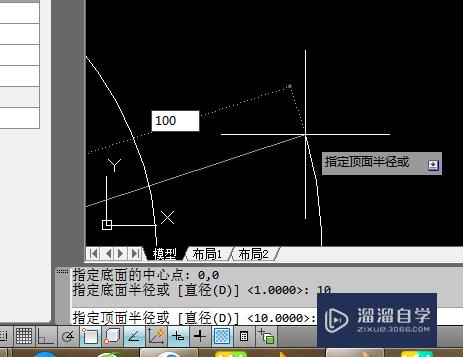

第5步

如下图所示。

要求指定顶面半径。

输入100。回车。

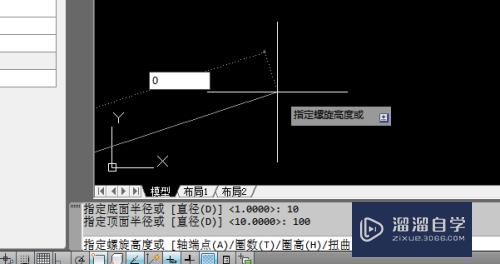

第6步

如下图所示。

要求指定螺旋高度。输入0。回车。

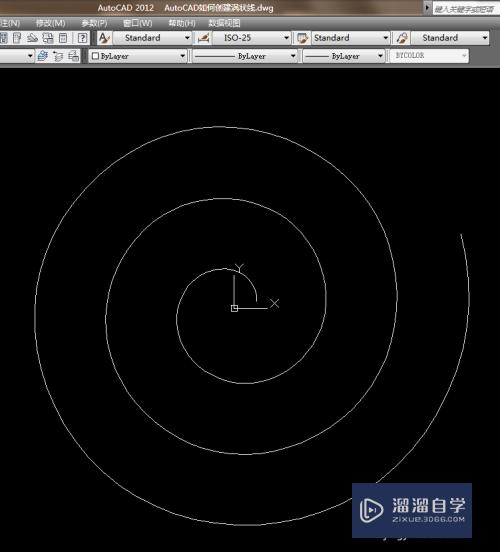

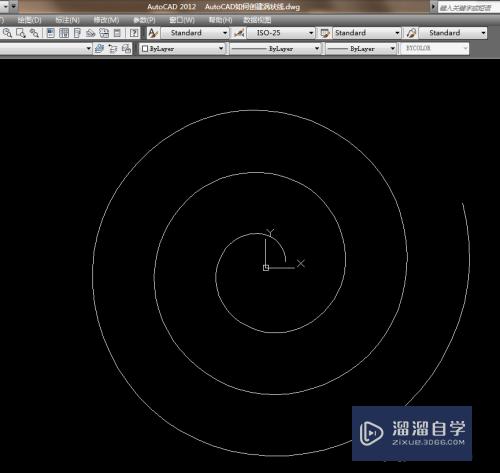

第7步

如下图所示。

经过上述操作。

这个涡状线就画好了。
