我们在日常工作的时候。经常会需要把CAD文件转为图片的情况。但是很多网络上的方法。转换是没问题就是图片不高清。那么CAD文件怎么转化为jpg格式还很清晰？不放试试下面的方法吧！
工具/软件
硬件型号：雷神(ThundeRobot)911Zero
系统版本：Windows7
所需软件：CAD2012
方法/步骤
第1步

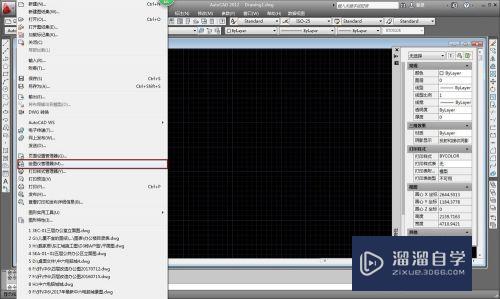

打开CAD软件,文件。绘图仪管理器
第2步

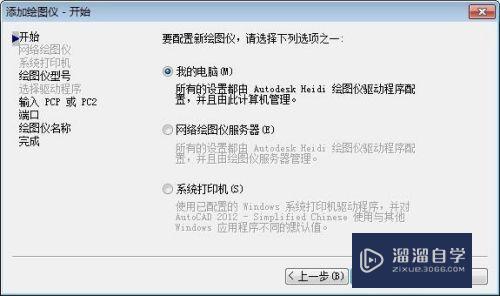

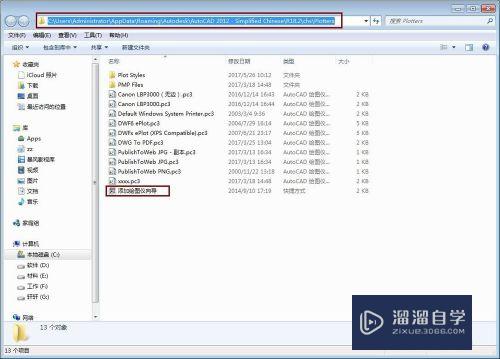

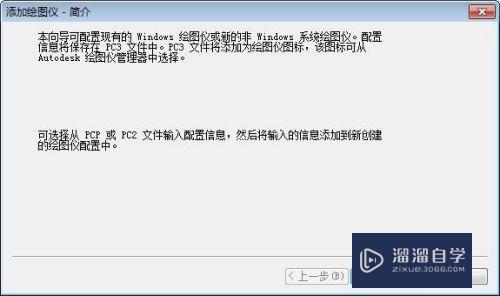

选择添加绘图仪向导。如果不会找可以按图上面的路径找C:\Users\Administrator\AppData\Roaming\Autodesk\AutoCAD 2012 - Simplified Chinese\R18.2\chs\Plotters
第3步

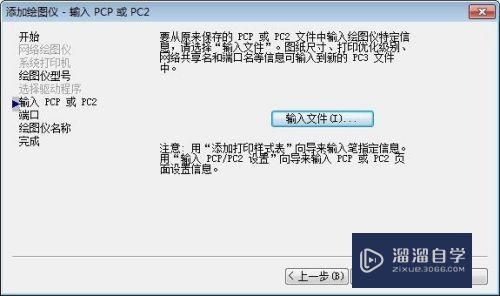

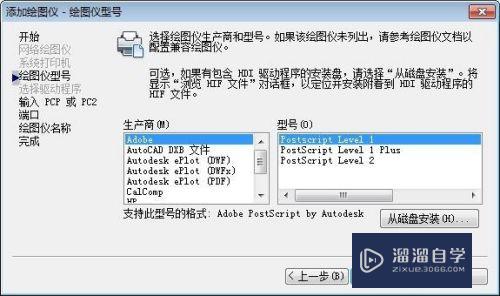

接着按着向导去做
第4步

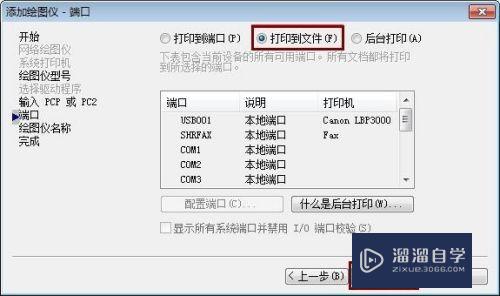

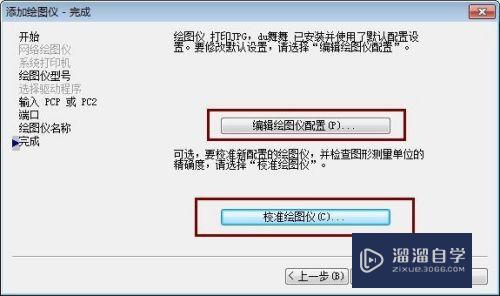

做到“端口”这步的时候。选择打印到文件。改绘图仪名字。然后选择上面那项“编辑绘图仪配置”
第5步

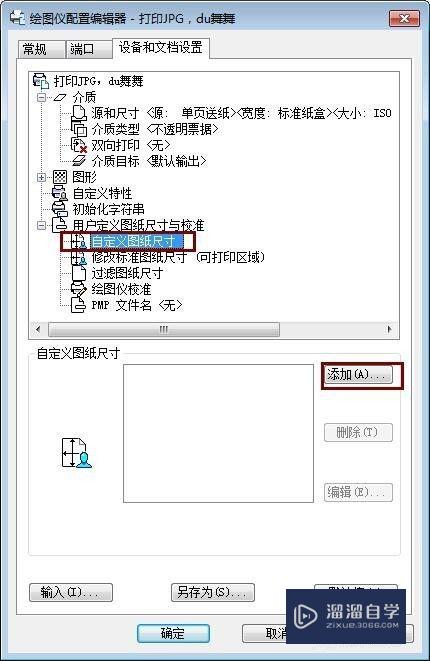

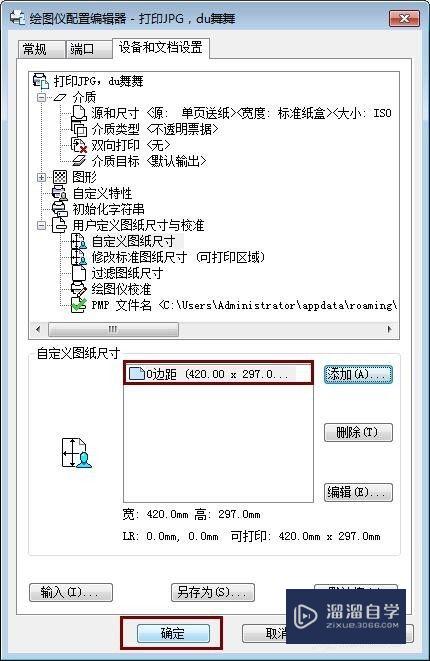

点击“自定义图纸尺寸”。“添加”
第6步

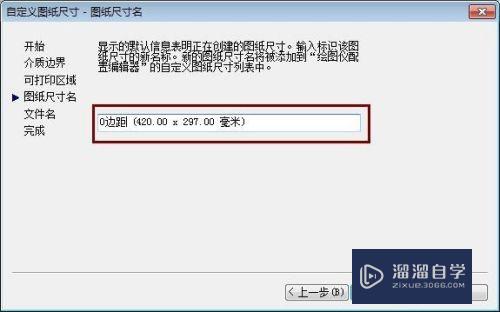

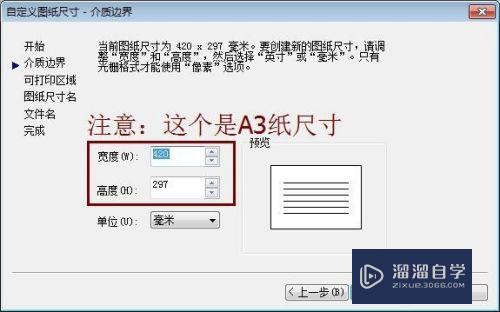

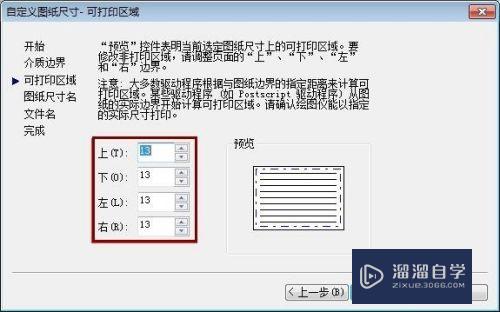

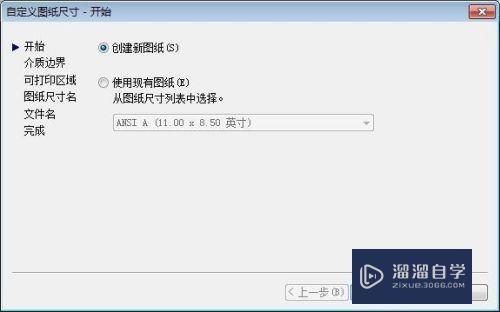

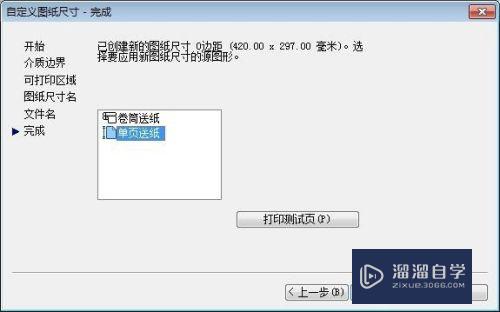

跟着步骤走。先创建图纸。这里以A3纸尺寸为例（420x297）。由于打印机一般会留13mm空白距离。而我们是需要打印整页纸的。所以我们把非打印区域为0.这样就是全页了。跟着继续确定确定下去。
第7步

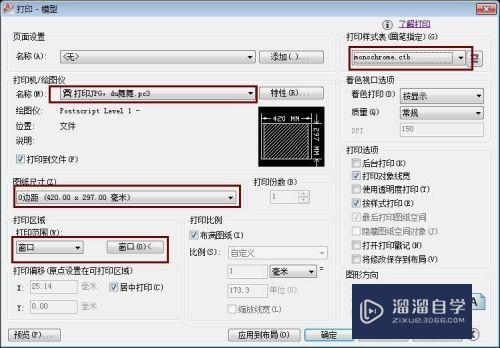

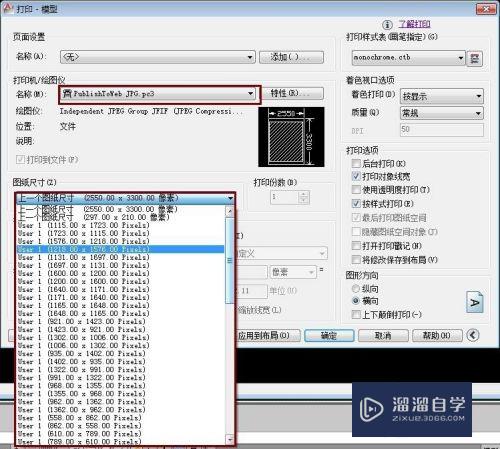

回到CAD。ctrl+P（或者慢慢按文件。打印）。会发现打印机有如图的选项了。你可以看到尺寸是有按毫米来算的。（假如是平常直接打印JPG格式。只会给你一堆你根本很难清除尺寸的选项。而且默认自定义是2550x3300像素）
第8步

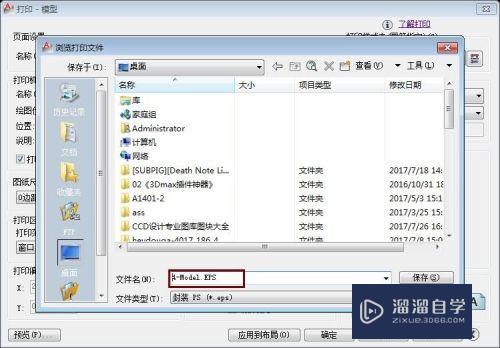

接着窗口框选需要打印的位置。记得居中。保存为EPS格式。（为何EPS等下说）
第9步

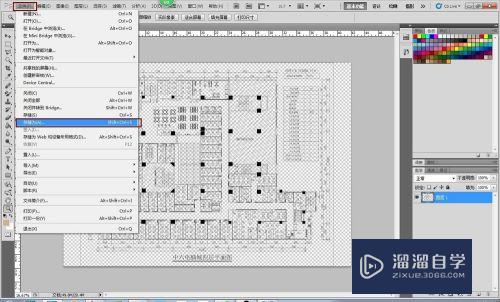

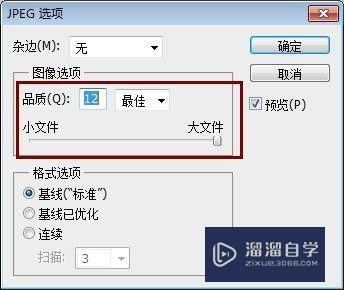

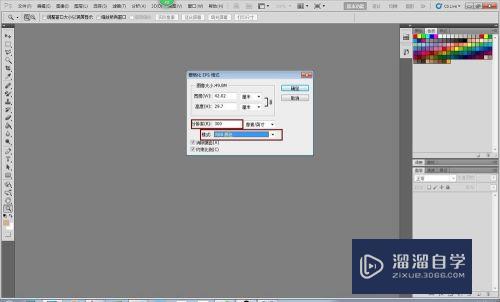

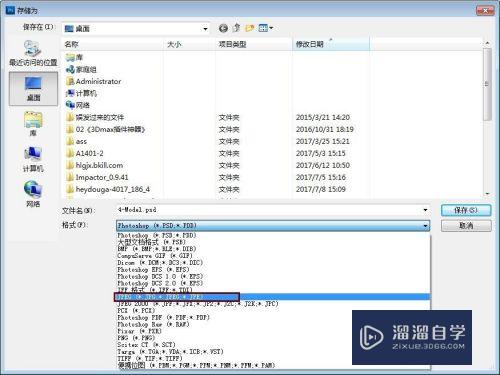

打开Photoshop软件。将保存的EPS文件拖进去。这时候可以选择分辨率了。（分辨率会影响清晰程度。一般A3图纸选择300就行了）然后模式选择RGB。（为何选择RGB：因为CAD线条默认RGB。假如打印彩色就选它否则颜色会很难看）接着另存为格式改为jpg。选择图片质量。完成。
第10步
最后放上3个对比图：
图1直接CAD转JPG（默认自定义像素2851x2401）；
图2直接CAD转JPG（修改像素4962x3509）；
图3CAD转EPS转JPG（像素4963x3508）.
你可以看到图2像素与图3像素一样但会有锯齿。而图3则会比较圆润。
如果有更好的方法。望大家补充。
