经常有制图的朋友会遇到这样的问题。甲方会发过来PDF格式的图档文件。此文件在CAD中又不可编辑。要想进行修改又很麻烦。那么今天来学习PDF怎么转换为可编辑的CAD图形。让操作更简单。

工具/软件

硬件型号：微软Surface Laptop Go

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

此方法我们需要用到的几个图形软件： Adobe Illustrator软件。 coreldraw软件。 精雕软件。

Adobe Illustrator软件 与 coreldraw软件 在这里的功用是类似的。 我在这以 “Adobe Illustrator软件” 为例来示范。

第2步

打开Adobe Illustrator软件（下面用“AI”表示）。 然后可以用AI直接打开PDF格式的图形文件。

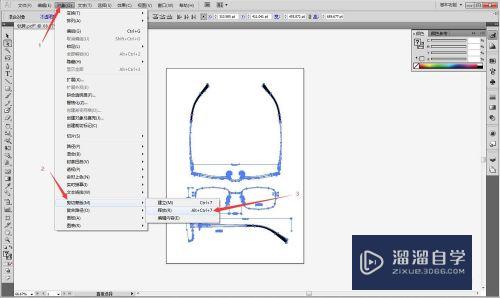

第一步：我们要先释放图形的蒙板。要不在转换时会有的线条不显示。

方 法：对象-->剪切蒙板--->释放。 释放后我们把图形中插入的图片什么的直接选择删除。但是不要把图形线条删除了。

第3步

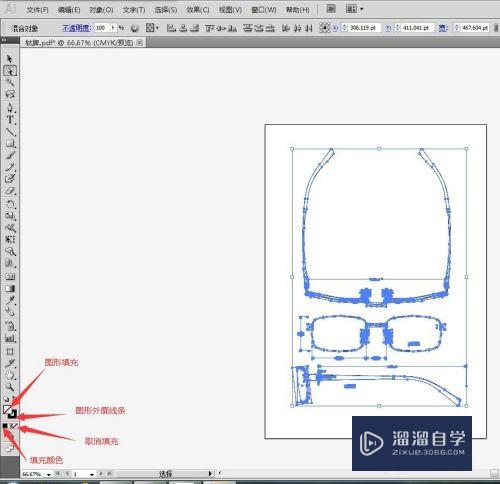

第二步：选择整个图形。取消图形内的填充（先点选“图形填充”方框。然 后选择“取消填充”）。选择边框线条填充黑色（先点先“图形外廓线条”。然后选择“填充黑色”）。

第4步

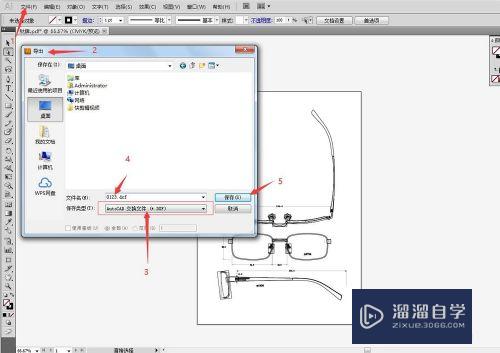

第三步： 线条处理好后。选择“文件”--->"导出"--->“文件类型”（要选择DXF格式）--->文件名可以随便填一个--->"保存"。

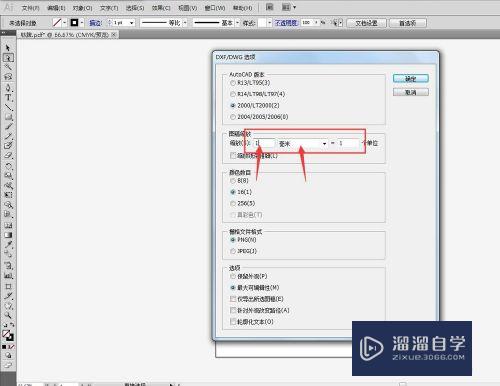

“保存”后出现的图框中有个设置非常重要。“图稿缩放”一栏中。单位选择“毫米”。要设置为“1毫米=1单位”。其他设置默认就可以。点击“确定”完成图形导出。

第5步

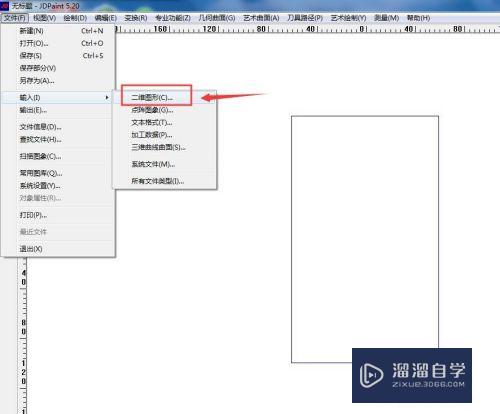

可以把AI关掉。然后打开“精雕软件”。点“文件”-->"输入"-->"二维图形"。

第6步

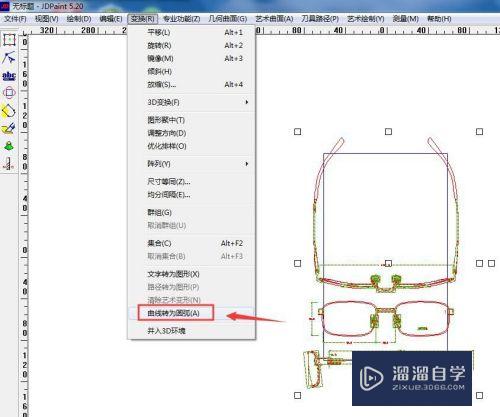

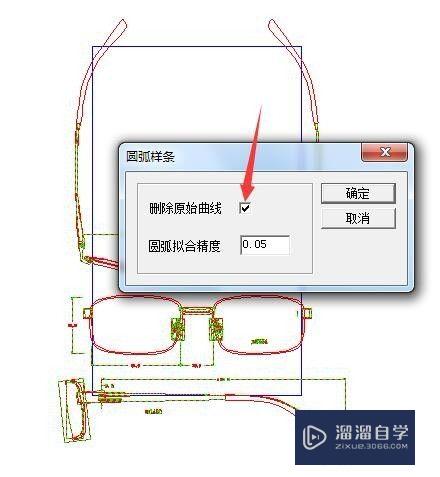

框选所有图形。选择”变换“--->"曲线转换圆弧"。特别留意的是。”删除原始曲线“边上的方框要打上”√“。

图形线条转换好了以后。我们选择 ”文件“--->"输出"。输出的文件格式选择 "dxf"。方便在CAD中打开。 我们也可以输出为其他格式。这个看自己的需要了。

至此。我们已经把图形转换完成了。用CAD打开图形文件就可以进行编辑了。
